Soldador por puntos de doble cabezal Hwashi MFDC para clips de bloqueo de aro de barril | Soldadura de precisión de doble punto
Dos soldaduras. Un ciclo. Asimetría cero.

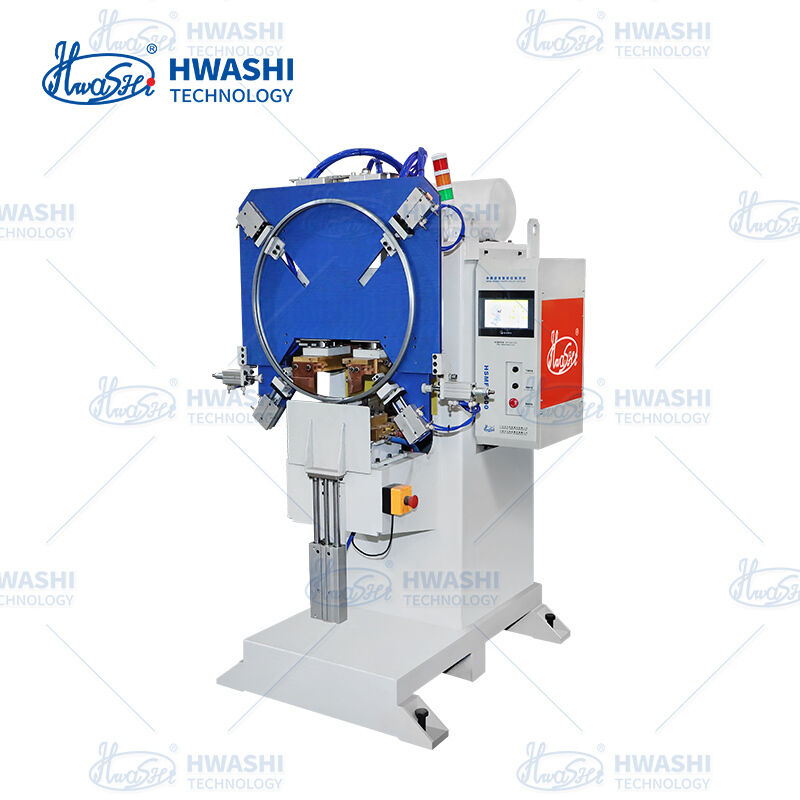

Presentamos la soldadora por puntos de doble cabezal Hwashi MFDC para clips de bloqueo de aro cilíndrico— una máquina de soldadura por puntos de CC con inversor de media frecuencia especialmente diseñada desde cero para la soldadura simultánea de dos puntos de clips de bloqueo de aro de barril. Diseñado para fabricantes de tambores que exigen calidad de soldadura simétrica, alto rendimiento y rendimiento confiable en aros de acero galvanizado y recubierto.
Descripción del Producto

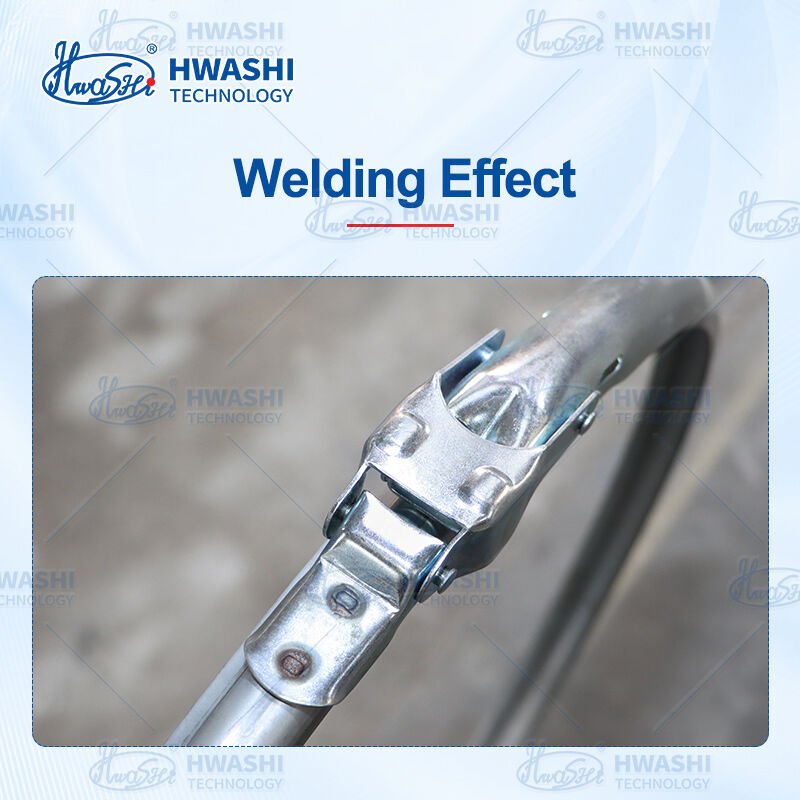

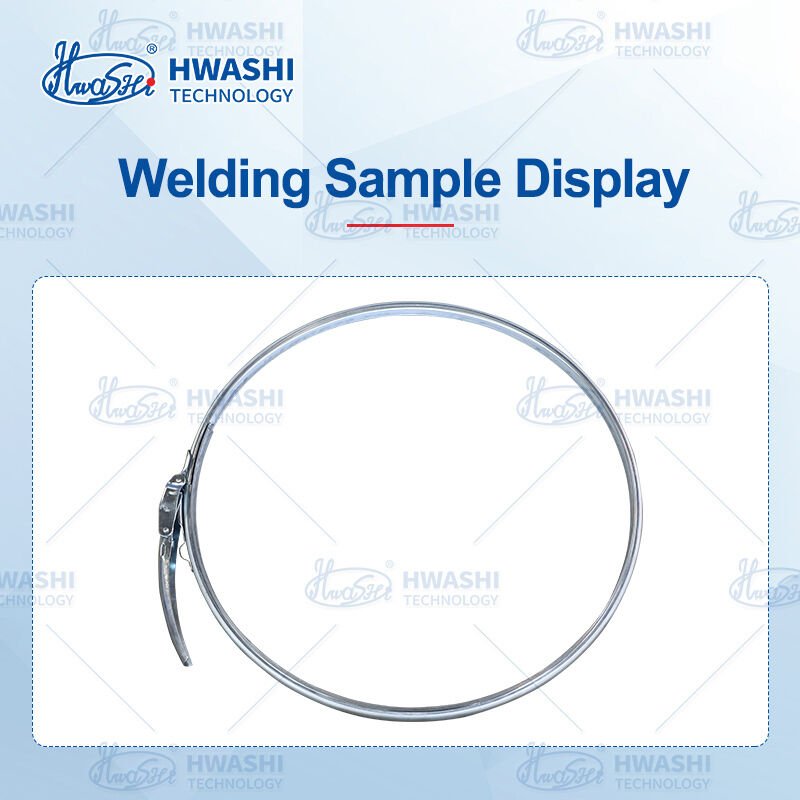

Un clip de bloqueo de aro de barril tiene dos puntos de fijación, uno a cada lado del mecanismo de pestillo. Si cualquiera de las soldaduras falla, el aro se afloja, el sello se rompe y el contenido se filtra. El clip de bloqueo es la unión más crítica de todo el conjunto del aro del cañón y está sometido a una tensión mecánica constante cada vez que se abre, cierra y transporta el cañón.
La soldadora por puntos de doble cabezal Hwashi MFDC elimina la asimetría de la soldadura al soldar ambos puntos de conexión simultáneamente con corriente y presión controladas independientemente pero perfectamente sincronizadas. Ambos cabezales se disparan en el mismo ciclo, produciendo dos soldaduras con idéntico tamaño de pepita, idéntica penetración y idéntica fuerza de tracción, cada vez.
Desarrollado porTecnología inversora MFDCAl operar a 1000 Hz, esta máquina ofrece pulsos de energía rápidos y concentrados que forman pepitas sólidas antes de que el recubrimiento de zinc pueda vaporizarse, lo que la hace ideal para aros de acero galvanizado sin salpicaduras, marcas de quemaduras ni daños en el recubrimiento. Elsistema de sujeción neumáticoestá diseñado específicamente para la geometría curva de los aros del barril, lo que garantiza un contacto total y uniforme del electrodo en superficies cilíndricas.
Contiempos de ciclo tan bajos como 3 a 5 segundos por aro(incluyendo carga y descarga) y101 programas de soldadura almacenadospara un cambio instantáneo entre especificaciones, un solo operador puede procesar cientos de aros por turno con una calidad de soldadura consistente y con grado de certificación.
Detalles del producto
Principio de funcionamiento
La máquina realiza todo el proceso de soldadura del clip de bloqueo en un ciclo totalmente automático:
- Carga— El operador coloca el aro del cañón y el clip de bloqueo en el dispositivo diseñado específicamente
- Abrazadera— El sistema neumático asegura la pieza de trabajo y coloca ambos electrodos en los puntos de fijación del clip de bloqueo.
- Soldar— Ambos cabezales de soldadura MFDC disparan simultáneamente con corriente y presión sincronizadas, formando dos pepitas de soldadura idénticas.
- Sostener— Los electrodos mantienen la presión durante la solidificación para garantizar la formación completa de pepitas.
- Liberar— Los electrodos se retraen, el dispositivo se abre para retirar la pieza
El ciclo automático controlado por PLC gestiona cada paso: sin activación manual, sin llamadas de criterio de sincronización, sin variación dependiente del operador.
Características clave
| Característica | Beneficio |
|---|
| Soldadura simultánea con doble cabezal | Ambos puntos de fijación del clip de bloqueo se sueldan en un ciclo con parámetros idénticos: elimina la asimetría de calidad entre las uniones izquierda y derecha |
| Tecnología inversor MFDC (1000Hz) | Aumento rápido de la corriente, duración corta de la soldadura: evita la vaporización del zinc en aros galvanizados, elimina salpicaduras y marcas de quemaduras, ahorra más del 30 % de energía en comparación con la CA |
| Precisión de control de corriente ±1% | Calidad constante de las pepitas en cada ciclo de soldadura: cumple con los requisitos de certificación de embalaje de la ONU para fabricantes de tambores. |
| Fijación de superficie curva | Electrodos con forma personalizada y bloques de localización diseñados para la geometría del aro del barril: garantizan un contacto total y uniforme en superficies cilíndricas independientemente del diámetro del aro. |
| Ciclo de soldadura completamente automático | Secuencia controlada por PLC desde la sujeción hasta la liberación: elimina la variabilidad humana, los nuevos operadores producen la misma calidad que los veteranos. |
| 101 programas de soldadura almacenados | Recuperación instantánea de diferentes tamaños de aros, espesores de tiras y diseños de hebillas: cambio en minutos sin soldaduras de prueba |
| Tiempo de ciclo de 3 a 5 segundos | Cientos de aros terminados por turno por parte de un solo operador: maximiza el rendimiento |
| Sujeción neumática y accionamiento de electrodos | Rápido, repetible, sin ajuste manual entre piezas: aplicación de fuerza consistente |
| Entrada balanceada trifásica | No se necesita corrección del factor de potencia: reduce la carga de la red y elimina las penalizaciones por energía reactiva |
Especificaciones técnicas
| Artículo | Especificación |
|---|
| Tipo de máquina | Máquina de soldadura por puntos MFDC vertical de doble cabezal |
| Cabezales de soldadura | 2 (izquierda y derecha, controlados independientemente, simultáneos) |
| Frecuencia del inversor | 1000Hz |
| Voltaje de entrada | Trifásico 380V ±10%, 50/60Hz |
| Capacidad nominal | 63 / 100 / 150 KVA por cabeza (seleccionable) |
| Máx. Corriente secundaria | Hasta 20.000 A por cabeza |
| Ciclo de trabajo | 50% |
| Precisión de control actual | ±1% |
| Carrera del electrodo | Superior 80 mm / Inferior 30 mm |
| Fuerza del electrodo | 200–1500 N (neumático, ajustable) |
| Rango de tiempo de soldadura | 1–999 ms |
| Tiempo de ciclo automático | 3–5 s/pc (incluida carga/descarga) |
| Programas almacenados | 101 |
| Modo de operación | Carga manual / ciclo de soldadura automático |
| Suministro neumático | 0,4–0,6 MPa |
| Enfriamiento | Refrigerado por agua (circuito cerrado, flujo monitoreado) |
| Seguridad | Cortinas de luz, enclavamientos, parada de emergencia, protección contra sobrecarga, alarma de baja presión |
| Certificación CE | Sí |
