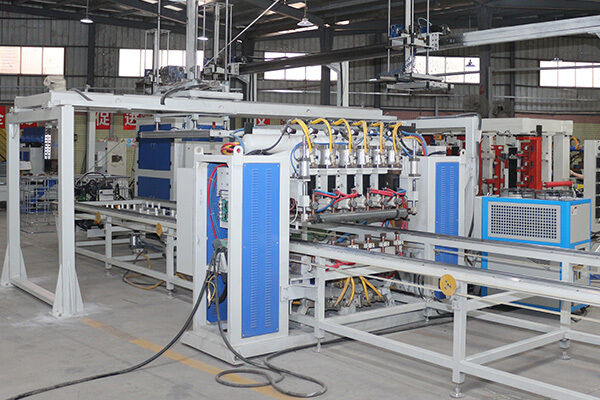

Máquina de producción de jaulas IBC totalmente automatizada
La máquina de producción automática Hwashi IBC Cage representa el pináculo de la innovación de fabricación,Combinando tecnología avanzada de automatización con ingeniería de precisión para ofrecer una solución completa para la producción de jaulas de contenedores a granel intermedios (IBC)Este sistema de última generación transforma las materias primas en jaulas IBC de alta calidad a través de un proceso totalmente integrado y automatizado que garantiza una calidad excepcional, la máxima eficiencia,y ahorros significativos de costes.
Características avanzadas de producción
Producción totalmente automatizada
- Procesos integrados de soldadura, descarga de malla, flexión y bloqueo
- Solo se requieren 3-4 operadores
- Capacidad de funcionamiento continuo las 24 horas del día, los 7 días de la semana
- Producción de 80 jaulas por hora
Ingeniería de precisión
- 6-7 cabezas de soldadura con tecnología CNC
- Precisión de las dimensiones ± 0,1 mm
- 60 segundos por tiempo de ciclo de la jaula
- Resultados de soldadura uniformes
Aseguramiento de calidad
- Sistema inteligente de detección de defectos
- Monitoreo y análisis en tiempo real
- Ajuste automático de parámetros
- Control de calidad constante
Sistema de marco de soldadura principal
Cuatro conjuntos de transformadores MF regulan seis conjuntos de electrodos de soldadura, lo que garantiza una calidad de soldadura óptima para cada punto de soldadura.La técnica de soldadura bilateral de estilo piano acelera el proceso de soldadura significativamenteCada malla de rejilla metálica puede completarse en un minuto. El diseño incorpora cilindros de aire superiores e inferiores para garantizar una posición de soldadura plana.los electrodos de soldadura cuentan con un diseño de tornillo, mejorando la durabilidad con cada uso.
Máquina de soldadura automática con seis cabezas IBC
El sistema de energía de soldadura cuenta con cuatro conjuntos de fuentes de energía avanzadas de MF DC, lo que permite la soldadura simultánea en seis puntos diferentes.Un alimentador de fijación de dos capas mejora la eficiencia operativa - mientras que un fijo está activamente involucrado en la soldadura, el otro puede cargar materiales sin problemas.
Calidad de soldadura de malla de tubo plano
El aparato de soldadura transforma los tubos en una configuración de malla plana distintiva, lo que garantiza soldaduras de resistencia y calidad robustas sin precedentes.El proceso de soldadura se completa eficientemente en aproximadamente 60 segundos.
Máquina de doblar con doble estación vertical
La máquina de flexión de doble estación con marco de jaula IBC garantiza una alta precisión en la flexión, operaciones estables y una notable eficiencia.La máquina de flexión transforma la malla plana en un marco cuadrado con precisión en aproximadamente 20-25 segundos.
- La viga de flexión procesada por CNC asegura ángulos de flexión precisos
- Cada molde ajustable hacia arriba y hacia abajo por aproximadamente 3 mm
- Diseño de molde de 120 grados para ángulos de flexión suaves
- Construcción robusta del marco rectangular para la estabilidad
Sistema de presión hidráulica
Específicamente diseñada para doblar las mallas de los tanques de paletas, la máquina de doblar IBC las moldea en marcos rectangulares con dimensiones precisas de (1200±5mm) *(1000±5mm).
Máquina de bloqueo del marco de la jaula IBC
Meticulosamente diseñado como una unidad cohesiva, con una precisión excepcional en la inserción, una resistencia de bloqueo robusta y una mezcla perfecta de estabilidad y eficiencia.
- Brazo de sujeción ajustable para diferentes diseños de jaulas
- El diseño hidráulico y neumático mejora la eficiencia
- Conexión automática de los lados de las tuberías
- El molde de sujeción hidráulica evita las grietas
- El dispositivo de envío automático asegura una producción sin problemas
Máquina para perforar y perforar agujeros
Se utiliza para formar agujeros en el marco para que el marco completo pueda fijarse en el marco base.
- Cabezas de prensado con molde de prensado
- Funcionamiento de la estación hidráulica
- Panel de localización de cabeza de perforación
- Panel ajustable para un mayor rango de posicionamiento
Máquina para soldar el marco de base
El diseño adopta una estructura horizontal y 7 cabezas de soldadura para completar la soldadura del marco base.El operador sólo necesita cargar y descargar el producto mientras la máquina realiza la soldadura automática.
- Estructura horizontal con 7 cabezas de soldadura
- Descarga automática de palets soldados
- 3 juegos de fuentes de alimentación MF DC 250KVA
- Elimina la calidad de soldadura inestable del trabajo manual
- Mayor tasa de producción y nivel de automatización
Especificaciones técnicas
| Especificación |
Detalles |
| Nombre del producto |
Línea de producción de marcos IBC |
| El estilo |
fila única / fila doble |
| Ancho máximo de soldadura |
Las demás: |
| Duración máxima de la soldadura |
Cubiertas |
| Marca del producto |
¿ Qué pasa? |
| Potencia equipada |
El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles renovables. |
| Válvula de tensión |
3p 380V |
| El material |
Tubo galvanizado |
| espesor del tubo |
1 a 2 mm |
| Diámetro del tubo |
14 a 20 mm |
| Capacidad de trabajo |
350-450 ((480-550) piezas/8 horas |
| La demanda de mano de obra |
2-3 trabajos |
Características del sistema de envío de tanques
- Apto para fábricas con máquinas de soplar separadas y talleres de jaulas
- Los tanques de ensayo transportados por transportador sin intervención humana
- Incluye el área de colocación de la jaula IBC doblada, de sujeción y perforada
- Área de almacenamiento de palets soldados
- Pista de montaje automático del palet
- Área de soldadura de palets y montaje rotativo
- Sistemas de paso seguro y alimentación automática
¿Por qué elegir el Hwashi?
- Más de 20 años de experiencia en tecnología de soldadura y automatización
- Certificado ISO 9001 y certificado CE para las normas internacionales de calidad
- Apoyo técnico las 24 horas del día, los 7 días de la semana y servicio posventa completo
- Soluciones personalizables adaptadas a sus necesidades de producción específicas
- La industria 4.0 está lista con capacidades de integración de IoT
