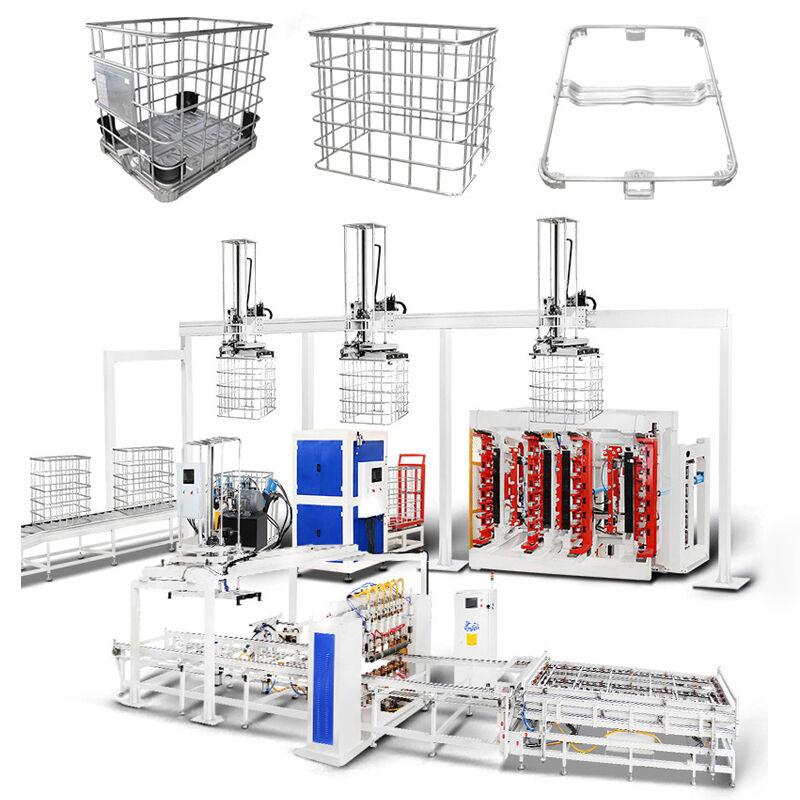

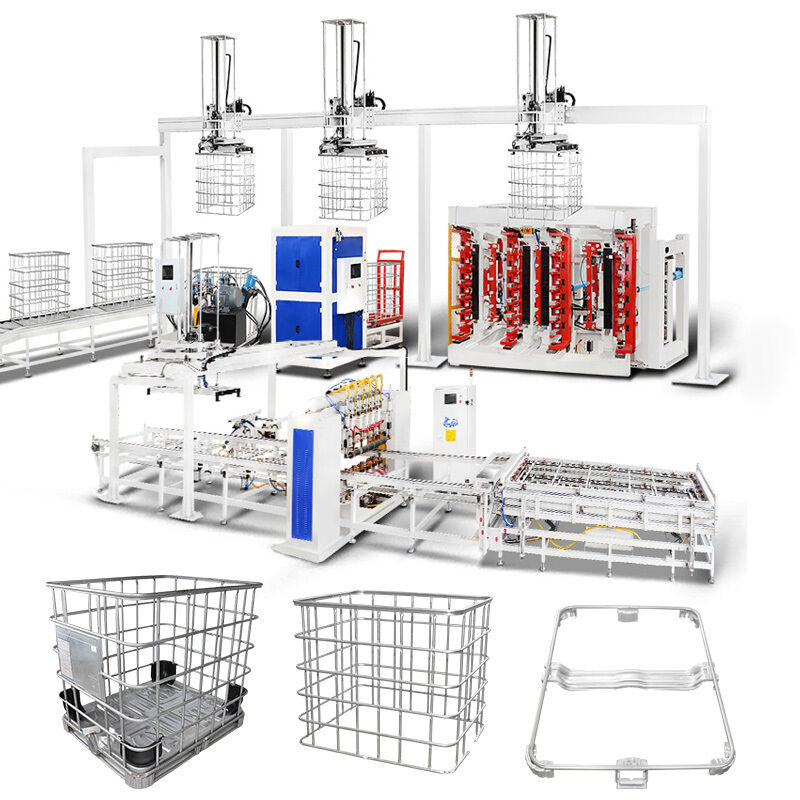

Máquina de Producción de Jaulas IBC Totalmente Automatizada
Ingeniería de Precisión con Certificación CE/CCC
La Máquina Automática de Producción de Jaulas IBC Hwashi representa la cúspide de la innovación en fabricación, combinando tecnología de automatización avanzada con ingeniería de precisión para ofrecer una solución completa para la producción de jaulas de Contenedores Intermedios a Granel (IBC). Este sistema de última generación transforma materias primas en jaulas IBC de alta calidad a través de un proceso totalmente integrado y automatizado que garantiza una calidad excepcional, máxima eficiencia y ahorros significativos de costos.
Características y Tecnología Avanzadas
Línea de Producción Totalmente Automatizada
- Sistema integrado que combina soldadura automática, descarga de mallas, doblado, bloqueo, perforación y punzonado
- Requiere solo 3-4 operadores
- Capacidad de operación continua 24/7
- Tasa de producción de 80 jaulas por hora
Ingeniería de Precisión
- Múltiples cabezales de soldadura operando simultáneamente con tecnología CNC para una precisión y consistencia excepcionales
- 6-7 cabezales de soldadura para resultados uniformes
- Precisión dimensional de ±0.1 mm
- Tiempo de ciclo de 60 segundos por jaula
Garantía de Calidad con IA
- Sistema inteligente de detección de defectos que identifica y corrige anomalías de producción en tiempo real
- Ajuste automático de parámetros
- Monitoreo y análisis en tiempo real
- Control de calidad consistente
Marco de Soldadura Principal
Cuatro juegos de transformadores MF regulan seis juegos de electrodos de soldadura, asegurando una calidad de soldadura óptima para cada punto de soldadura. La técnica de soldadura bilateral estilo piano acelera significativamente el proceso de soldadura. Cada malla metálica se puede completar en menos de un minuto. El diseño incorpora cilindros de aire superior e inferior para garantizar una posición de soldadura plana. Además, los electrodos de soldadura cuentan con un diseño de tornillo, lo que mejora la durabilidad con cada uso.
Máquina de Soldadura Automática de Marco IBC de Seis Cabezales
El sistema de potencia de soldadura cuenta con cuatro juegos de fuentes de alimentación avanzadas MF DC, lo que permite la soldadura simultánea en seis puntos diferentes. Un alimentador de fijaciones de doble capa mejora la eficiencia operativa: mientras una fijación está activamente involucrada en la soldadura, la otra puede cargar materiales sin problemas.
Malla de Tubo Plano y Calidad de Soldadura Firme
El aparato de soldadura transforma los tubos en una configuración distintiva de malla plana, asegurando soldaduras de resistencia y calidad robusta sin igual. El proceso de soldadura se completa eficientemente en aproximadamente 60 segundos.
Máquina de Doblado de Marco IBC Vertical de Doble Estación
La máquina dobladora de doble estación para marcos de jaulas IBC garantiza alta precisión en el doblado, operaciones estables y una eficiencia notable.
La máquina dobladora transforma la malla plana en un marco perfectamente cuadrado en aproximadamente 20-25 segundos.
Características de la Viga de Doblado
- La viga de doblado procesada por CNC garantiza ángulos de doblado precisos
- Cada molde en la viga de doblado se puede ajustar hacia arriba y hacia abajo aproximadamente 3 mm para aumentar el rango de doblado
- El diseño del molde de 120 grados hace que cada ángulo de doblado sea más suave
Construcción del Marco de Doblado
El marco de la máquina presenta un robusto diseño rectangular con columnas de acero más gruesas y un panel de cubierta en forma de puerta, lo que garantiza una firmeza y estabilidad excepcionales.
Estación de Presión Hidráulica
Diseñada específicamente para doblar mallas de tanques de paletas, la máquina dobladora IBC las moldea en marcos rectangulares con dimensiones precisas de (1200±5 mm)*(1000±5 mm).
Máquina de Bloqueo de Marco de Jaula IBC
Meticulosamente elaborada como una unidad cohesiva, que presume de una precisión excepcional en la inserción, una robusta fuerza de bloqueo y una combinación perfecta de estabilidad y eficiencia.
Eficiencia y Calidad de Bloqueo
- Brazo de engarzado ajustable adaptado a diferentes diseños de jaulas metálicas IBC
- Diseño hidráulico y neumático que mejora la eficiencia de la máquina
- Diseñada para la unión automática de los dos lados del tubo
- El molde de engarzado hidráulico crea puntos de engarzado apretados para evitar grietas
- La estación de presión hidráulica con dispositivo de envío automático garantiza una producción fluida
Máquina de Perforación y Punzonado de Marco de Jaula IBC
Se utiliza para formar agujeros en el marco para que el marco completo pueda fijarse en el marco base. El proceso accionado hidráulicamente tarda aproximadamente 25-30 segundos en completarse.
Eficiencia y Calidad de Perforación
- Cabezales de prensado con molde de prensado
- Estación hidráulica
- Panel de localización del cabezal de punzonado
- Panel ajustable izquierda-derecha, adelante-atrás para un rango de posicionamiento más amplio
Máquina de Soldadura de Marco Base de Jaula IBC
El diseño adopta una estructura horizontal y 7 cabezales de soldadura para completar la soldadura del marco base. El operador solo necesita cargar y descargar el producto mientras la máquina realiza la soldadura automática.
Características del Producto
- Estructura horizontal con 7 cabezales de soldadura para soldadura del marco base
- Descarga automática de paletas soldadas
- 3 juegos de potencia MF DC 250KVA para mayor calidad y tasa de producción
- Resuelve el problema de la calidad de soldadura inestable causada por el trabajo manual
- Mayor tasa de producción y nivel de automatización
Especificaciones Técnicas
| Nombre del Producto |
Línea de producción de marcos IBC |
Estilo |
fila única / doble fila |
| Ancho máximo de soldadura |
1200 mm |
Longitud máxima de soldadura |
4250 mm |
| Marca |
Hwashi |
Color |
azul/amarillo/personalizado |
| Potencia Equipada |
350 kVA / 400 kVA |
Lugar de Producto |
Provincia de Zhejiang, China |
| Voltaje |
3p 380V |
Material |
Tubo Galvanizado |
| Espesor del tubo |
1-2 mm |
Ciclo de trabajo |
20% |
| Diámetro del tubo |
14-20 mm |
Frecuencia |
50 Hz / 60 Hz |
| Método de carga de tubos |
manual / 2 trabajadores |
Tamaño del cable |
≥70 mm² |
| Capacidad de trabajo |
350-450 (480-550) piezas / 8 horas |
Tamaño de la tubería de aire |
G1 |
| Demanda de mano de obra |
2-3 trabajadores |
Tamaño de la tubería de agua |
G1 1/4 |
Características del Sistema de Envío de Tanques
- Adecuado para fábricas que separan el taller de soplado y el taller de jaulas
- Los tanques de prueba se transportan por cinta transportadora al taller de jaulas sin necesidad de intervención humana
- Incluye Área de Colocación de Jaulas IBC Dobladas, Engarzadas y Punzonadas
- Área de Almacenamiento de Paletas Soldadas
- Ruta de Ensamblaje Automático de Paletas
- Soldadura de Paletas
- Pasaje Seguro del Área de Ensamblaje de Jaulas y Paletas Giratorias
- Área de Almacenamiento de Placas de Paletas / Alimentación Automática
¿Por qué elegir Hwashi?
- Más de 20 años de experiencia en tecnología de soldadura y automatización
- Certificado ISO 9001 y aprobado por CE para estándares de calidad internacionales
- Soporte técnico 24/7 y servicio postventa integral
- Soluciones personalizables adaptadas a sus necesidades de producción específicas
- Listo para la Industria 4.0 con capacidades de integración IoT
