Name: Máquina de soldadura de marco de jaula IBC con eficiencia de 50 sec/pc 4 juegos de fuente de alimentación MF DC y descarga automática del brazo mecánico
Brand: Guangdong Hwashi Technology inc.
SKU: WL-SQ-MF160Kx6
Price: 325,000.00 USD
Availability: InStock

Hogar > productos > Máquina de soldadura de jaulas de IBC >

Máquina de soldadura de marco de jaula IBC con eficiencia de 50 sec/pc 4 juegos de fuente de alimentación MF DC y descarga automática del brazo mecánico

soldadora del marco de la jaula del eficacia IBC de la soldadura 50sec/pc

Soldadora de jaula de totalizador IBC con fuente de alimentación CC de 4 juegos MF

Equipo de soldadura de contenedores a granel con brazo mecánico automático de descarga

Lugar de origen:

Porcelana

Nombre de la marca:

Hwashi

Certificación:

CE/CCC/ISO

Número de modelo:

WL-SQ-MF160Kx6

Éntrenos en contacto con

Pida una cita

Detalles del producto

Certificación:

ISO9001

Tipo:

Recipiente de tanque

Peso:

2000kg

Tamaño del tubo de agua:

G1 1/4

Garantía:

12 meses

Especificación:

CE/CCC

codigo hs:

Embalaje estándar de exportación

Pago y términos de envío

Cantidad de orden mínima

1 JUEGO

Precio

Negociable

Detalles de empaquetado

Paquete de madera digna de mar

Tiempo de entrega

30 - 60 días laborables recibieron después su pago

Condiciones de pago

negociación

Capacidad de la fuente

50 conjuntos por mes

Productos relacionados

Vídeo

Máquina de soldadura de marco de jaula IBC con eficiencia de 50 sec/pc 4 juegos de fuente de alimentación MF DC y descarga automática del brazo mecánico

Consiga el mejor precio

Vídeo

Hwashi IBC Cage Frame Máquina de producción automática con eficiencia de soldadura de 50sec/pc 4 conjuntos fuente de energía MF DC y descarga automática del brazo mecánico

Consiga el mejor precio

Vídeo

Máquina de soldadura de jaulas IBC con soldadura de 6 puntos a la vez, 4 juegos de fuente de alimentación MF DC y eficiencia de 50 segundos/pieza

Consiga el mejor precio

Vídeo

Máquina automática de producción de jaulas IBC con peso de 2000 kg, funcionamiento continuo 24/7 y 80 jaulas por hora

Consiga el mejor precio

Éntrenos en contacto con

+8613380655800

marketing@hwashi.com

Contacto ahora

Descripción de producto

Contenedor a granel IBC Cage Tanque marco de la línea de producción de equipos de soldadura máquina

Automático Intermedio Contenedor a granel IBC Cage Frame Producción de la línea de equipos de soldadura máquina

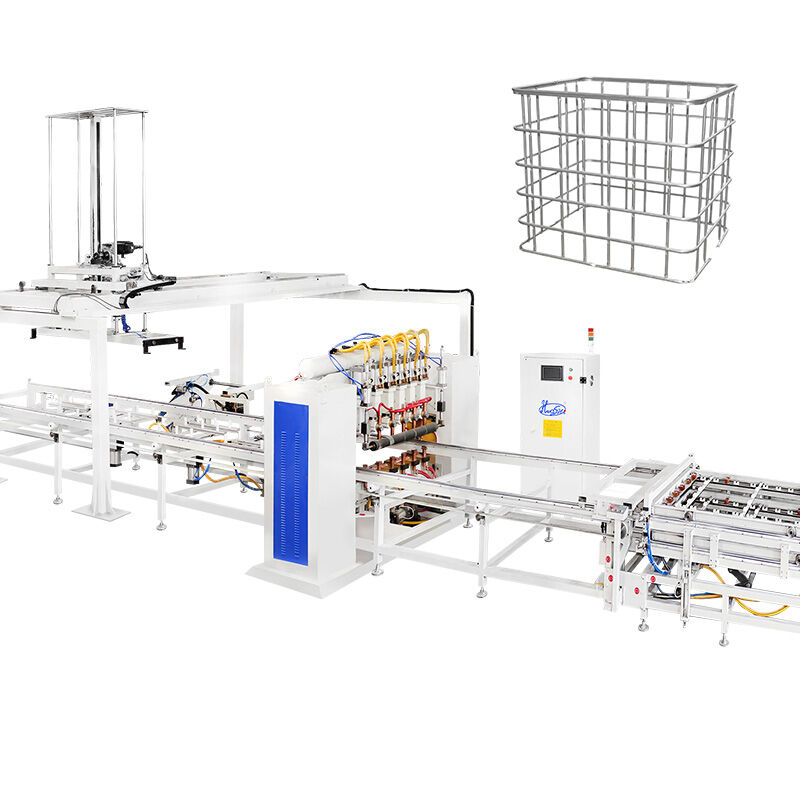

La máquina de soldadura automática Hwashi IBC Cage Frame cuenta con una estructura de pórtico reforzada con alta rigidez y funcionamiento estable.El sistema de soldadura utiliza una fuente de alimentación de inversor de frecuencia media para la eficiencia eléctrica y el ahorro de energía.

La máquina está equipada con 6 cabezas de soldadura y 4 sistemas de alimentación. La corriente de cada punto de soldadura se puede ajustar de forma independiente para garantizar una calidad de soldadura confiable.

Características clave

Eficiencia de soldadura: 50 segundos por pieza
Fuente de soldadura: 4 juegos de fuente de alimentación MF DC
Opción de plataforma de alimentación: de una sola capa o de doble capa
Opción del sistema de descarga: descarga manual o descarga automática del brazo mecánico

Capacidad de producción: 50 segundos por pieza

Sistema de soldadura del marco principal

Cuatro conjuntos de transformadores MF controlan 6 electrodos de soldadura para garantizar la calidad de cada punto de soldadura.completando cada malla de rejilla metálica en aproximadamente un minuto.

El diseño del cilindro de aire superior e inferior asegura una posición de soldadura plana.

Máquina de soldadura automática con seis cabezas IBC

Cuenta con 4 conjuntos de fuentes de alimentación MF DC para soldadura simultánea en 6 puntos.

Calidad de la malla de tubo plano y soldadura firme

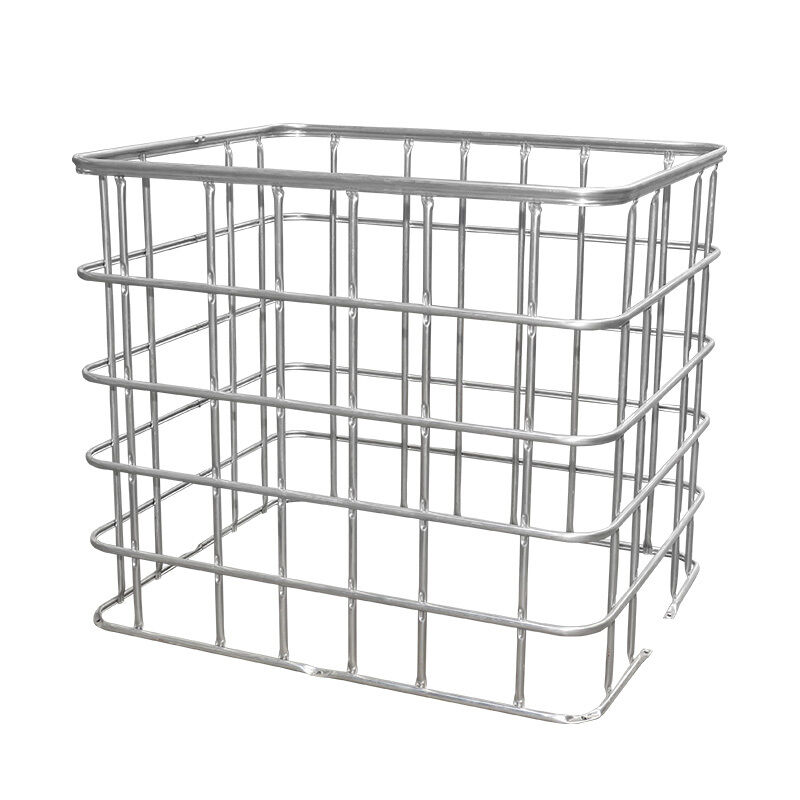

La máquina soldará los tubos en una malla plana con soldaduras fuertes y fiables.

Máquina de doblar el marco IBC de doble estación vertical

Procesado como una unidad completa para garantizar una alta precisión de flexión, un funcionamiento estable y una máxima eficiencia.

Dobla la malla plana en forma cuadrada

Transforma la malla plana en cuadros en 20-25 segundos.

Características de las vigas de flexión

La viga de flexión procesada por CNC asegura ángulos de flexión precisos
Cada molde ajustable hacia arriba / hacia abajo por 3 mm para aumentar el rango de flexión
El molde de 120 grados crea ángulos de flexión suaves

Construcción de marcos de flexión

Cuadro de la máquina de forma rectangular con columnas de acero más gruesas y paneles de cubierta en forma de puerta para una máxima estabilidad.

Estación de presión hidráulica

Diseñados para doblar las mallas de los depósitos de palets en marcos rectangulares con dimensiones de contorno de (1200±5 mm) * ((1000±5 mm).

Máquina de bloqueo del marco de la jaula IBC

El procesamiento completo de la unidad garantiza una alta precisión de inserción, una fuerte rapidez de bloqueo y un funcionamiento estable y eficiente.

Eficiencia y calidad de las cerraduras

Bloqueo hidráulico de los extremos del marco del tubo completado en 25-30 segundos.

Brazo de sujeción ajustable

Ajustable para diferentes diseños de jaulas metálicas IBC
Diseño hidráulico y neumático para una mayor eficiencia
Conexión automática de los lados de las tuberías

Molde de cierre hidráulico

El sistema hidráulico crea puntos de sujeción apretados para evitar que la jaula metálica se agriete.

Estación de presión hidráulica

Dispositivo de envío automático disponible para una producción automática de jaulas sin problemas y eficiente.

Máquina para perforar y hacer agujeros en el marco de la jaula IBC

Crea agujeros en los marcos para su fijación segura en los marcos de base.

Eficiencia y calidad de la perforación

La operación hidráulica completa el proceso en 25-30 segundos.

Cabezas de prensado con molde de prensado
Estación hidráulica
Panel de localización de cabeza de perforación con ajuste izquierda-derecha, hacia adelante y hacia atrás para un rango de posicionamiento más amplio

Máquina de soldadura para el marco de base de la jaula IBC

Estructura horizontal con 7 cabezas de soldadura para la soldadura completa del marco base. El operador solo se encarga de la carga y descarga mientras la máquina realiza la soldadura automática.

Características del producto

Estructura horizontal con 7 cabezas de soldadura para la soldadura del marco de base
Descarga automática de palets soldados
3 juegos de potencia MF DC 250KVA para una mayor calidad y tasa de producción
Elimina la calidad de soldadura inestable del trabajo manual
Mayor tasa de producción y nivel de automatización

Nombre del producto	Línea de producción de marcos IBC	El estilo	fila única / fila doble
Ancho máximo de soldadura	Las demás:	Duración máxima de la soldadura	Cubiertas
Marca del producto	¿ Qué pasa?	El color	azul/amarillo/a medida
Potencia equipada	El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles renovables.	Ubicación del producto	Provincia de Zhejiang, China
Válvula de tensión	3p 380V	El material	Tubo galvanizado
espesor del tubo	1 a 2 mm	Ciclo de trabajo	El 20%
Diámetro del tubo	14 a 20 mm	Frecuencia	Se aplicarán los siguientes requisitos:
Método de carga de las tuberías	Trabajos manuales/2	Tamaño del cable	≥ 70 mm3
Capacidad de trabajo	350-450 ((480-550) piezas/8 horas	Tamaño del tubo de aire	G1
La demanda de mano de obra	2-3 trabajos	Tamaño del tubo de agua	G1 1/4

Características del producto - Sistema de envío de tanques

Apto para fábricas con máquinas de soplar separadas y talleres de jaulas
Transporte por transportador de los tanques de ensayo al taller de la jaula sin intervención humana
Sistema de envío de tanques
IBC Área de colocación de las jaulas dobladas, apretadas y perforadas
Área de almacenamiento de palets soldados
Pista de montaje automático del palet
Soldadura de palets
Área de montaje de las jaulas giratorias y de las paletas
Pasaje seguro
Área de almacenamiento de placas de paletas / alimentación automática
