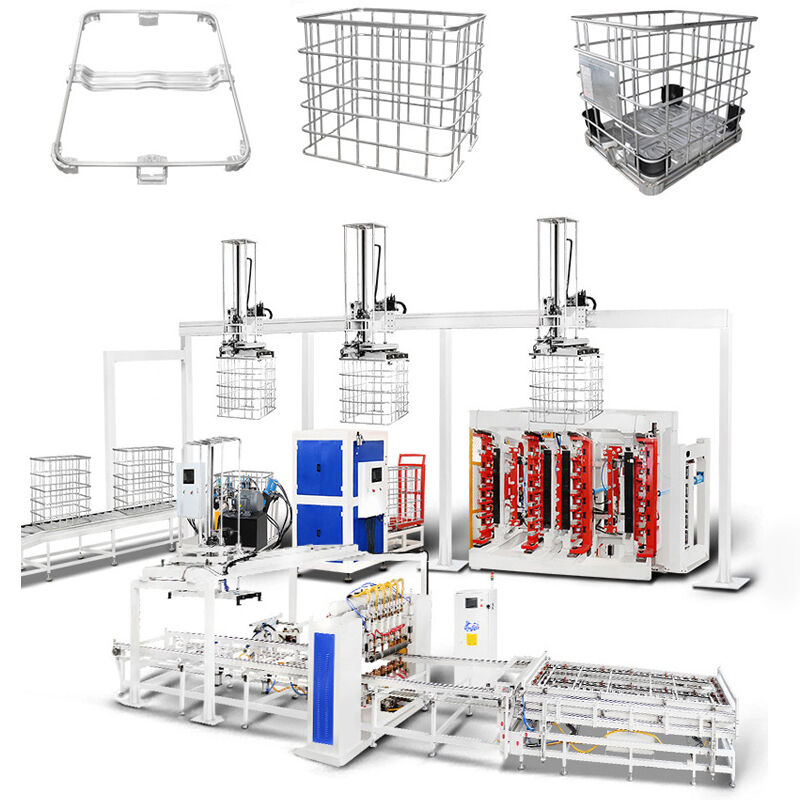

Hwashi IBC máquina de producción automática de jaula
La máquina de soldadura automática de marco de jaula Hwashi IBC es una línea de producción especializada diseñada para la fabricación de marcos de jaula IBC.brazo mecánico de descarga de malla, estructura de rotación de malla, máquina automática de doblar el marco, máquina de bloqueo, máquina de perforar y perforar agujeros y brazo mecánico móvil automático de la línea de producción.La línea completa requiere sólo 2-3 operadores que simplemente cargan materiales al principio y descargan los productos terminados al final.
Ventajas clave
Consumo de energía eficiente:La tecnología y los materiales de soldadura avanzados aseguran una relación de consumo de energía de alta eficiencia, lo que demuestra la conciencia ambiental y apoya el desarrollo sostenible.
Interfaz fácil de usar:Una interfaz intuitiva simplifica la operación, reduce los costes de formación y mejora la eficiencia operativa.
Especificaciones técnicas
- Eficiencia de soldadura: 50 segundos por pieza
- Fuente de soldadura: 4 juegos Fuente de alimentación MF CC
- Opción de plataforma de alimentación: de una sola capa o de doble capa
- Opción del sistema de descarga: descarga manual o descarga automática del brazo mecánico
Capacidad de producción:50 segundos por pieza
Sistema de marco de soldadura principal
Cuatro transformadores MF regulan seis conjuntos de electrodos de soldadura, garantizando una calidad de soldadura óptima para cada punto.La técnica de soldadura bilateral de estilo piano acelera significativamente el proceso de soldadura, completando cada malla de rejilla metálica en un minuto.
El diseño incorpora cilindros de aire superiores e inferiores para garantizar posiciones de soldadura planas.

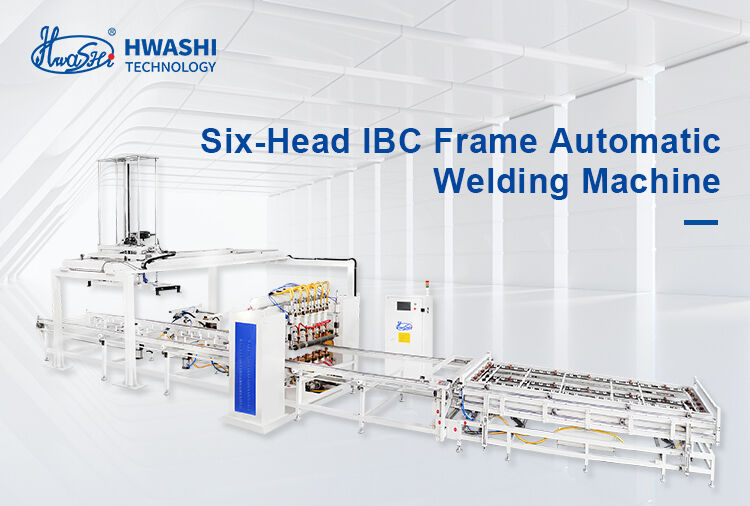

Máquina de soldadura automática con seis cabezas IBC
El sistema de energía de soldadura cuenta con cuatro conjuntos de fuentes de energía avanzadas de MF DC, lo que permite la soldadura simultánea en seis puntos diferentes.El alimentador de fijación de doble capa mejora la eficiencia al permitir la carga de material en un fijo mientras se realiza la soldadura en otro.

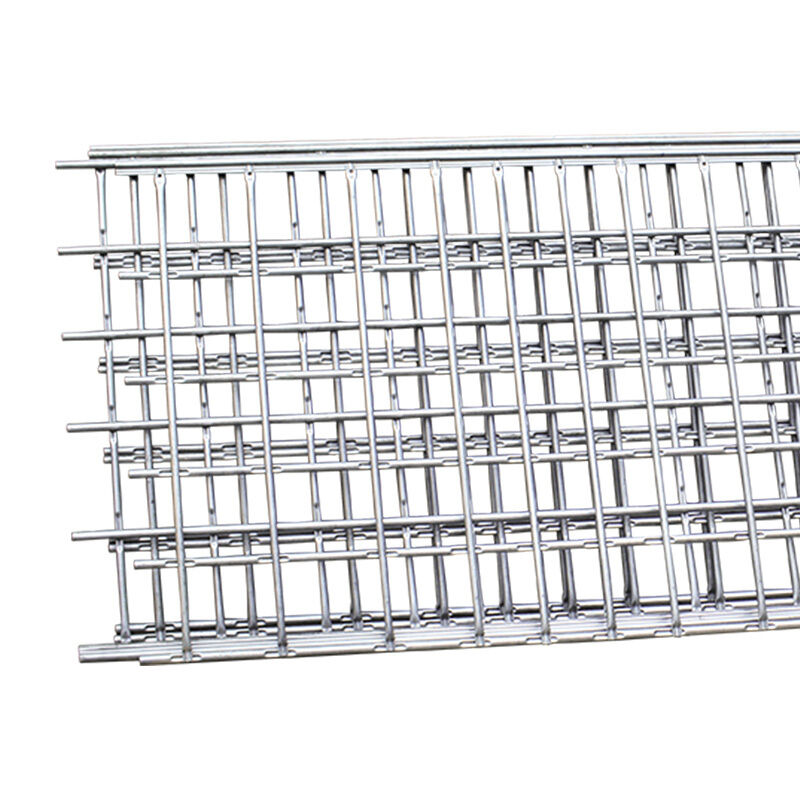

Calidad de la malla de tubo plano y soldadura firme
El aparato de soldadura transforma los tubos en una configuración de malla plana distintiva, lo que garantiza soldaduras fuertes y robustas.
Máquina de doblar el marco IBC de doble estación vertical
Esta máquina de procesamiento integral garantiza una curvatura de alta precisión con operaciones estables y una notable eficiencia.
Dobla la malla plana en forma cuadrada
La máquina de flexión transforma hábilmente la malla plana en marcos cuadrados con precisión, completando el proceso de flexión en aproximadamente 20-25 segundos.
Características de las vigas de flexión
- La viga de flexión procesada por CNC asegura ángulos de flexión precisos
- Cada molde en la viga de flexión se puede ajustar hacia arriba y hacia abajo por aproximadamente 3 mm para aumentar el rango de flexión
- El molde de 120 grados crea ángulos de flexión más suaves
Construcción de marcos de flexión
El marco de la máquina presenta un robusto diseño rectangular con columnas de acero más gruesas y un panel de cubierta en forma de puerta, lo que garantiza una firmeza y estabilidad excepcionales.
Estación de presión hidráulica
Específicamente diseñada para doblar las mallas de los depósitos de paletas, esta estación hidráulica las transforma en marcos rectangulares con dimensiones precisas de (1200±5 mm) *(1000±5 mm),garantizando un rendimiento óptimo de flexión.
Máquina de bloqueo del marco de la jaula IBC
Esta unidad cohesiva proporciona una precisión excepcional en la inserción, una resistencia de bloqueo robusta y una mezcla perfecta de estabilidad y eficiencia.
Eficiencia y calidad de las cerraduras
Brazo de sujeción ajustable
- Adaptado a diferentes diseños de jaulas metálicas IBC para un rango de trabajo más amplio
- El diseño hidráulico y neumático mejora la eficiencia de la máquina
- con una capacidad de producción superior a 300 W
Molde de cierre hidráulico
El sistema hidráulico crea puntos de sujeción apretados para las tuberías, evitando el agrietamiento de la jaula metálica.
Estación de presión hidráulica
Equipado con un dispositivo de envío automático para garantizar una producción de jaulas metálicas suave y eficiente.
Máquina para perforar y hacer agujeros en el marco de la jaula IBC
Esta máquina forma agujeros en el marco para permitir su fijación segura en el marco base.
Eficiencia y calidad de la perforación
Usando fuerza hidráulica, el proceso completo de agujero y punción dura aproximadamente 25-30 segundos.
Las características incluyen:
- Cabezas de prensado con molde de prensado
- Estación hidráulica
- Panel de localización de cabeza de perforación
- Panel de localización ajustable de izquierda a derecha, hacia adelante y hacia atrás para un mayor rango de posicionamiento
Máquina de soldadura para el marco de base de la jaula IBC
Esta máquina de estructura horizontal con 7 cabezas de soldadura completa automáticamente la soldadura del marco base. Los operadores solo necesitan cargar materiales y los palets soldados se descargan automáticamente.
Características del producto
- Estructura horizontal con 7 cabezas de soldadura para soldadura completa del marco de base
- Descarga automática de palets soldados
- 3 juegos de fuentes de alimentación MF DC 250KVA
- Aumenta la calidad del producto y la tasa de producción al tiempo que reduce los costes
- Resolve problemas de calidad de soldadura inestables por el trabajo manual
- Mayor tasa de producción y nivel de automatización
Cuadro de especificaciones técnicas
| Nombre del producto |
Línea de producción de marcos IBC |
El estilo |
fila única / fila doble |
| Ancho máximo de soldadura |
Las demás: |
Duración máxima de la soldadura |
Cubiertas |
| Marca del producto |
¿ Qué pasa? |
El color |
azul/amarillo/a medida |
| Potencia equipada |
El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles renovables. |
Ubicación del producto |
Provincia de Zhejiang, China |
| Válvula de tensión |
3p 380V |
El material |
Tubo galvanizado |
| espesor del tubo |
1 a 2 mm |
ciclo de trabajo |
El 20% |
| Diámetro del tubo |
14 a 20 mm |
Frecuencia |
Se aplicarán los siguientes requisitos: |
| Método de carga de las tuberías |
Trabajos manuales/2 |
Tamaño del cable |
≥ 70 mm3 |
| Capacidad de trabajo |
350-450 ((480-550) piezas/8 horas |
Tamaño del tubo de aire |
G1 |
| La demanda de mano de obra |
2-3 trabajos |
Tamaño del tubo de agua |
G1 1/4 |
Características de la línea de producción
- Sistema de envío de tanques: adecuado para fábricas con talleres separados de máquinas de soplar y de jaulas
- Los tanques de ensayo transportados por transportador al taller de la jaula sin intervención humana
- IBC Área de colocación de las jaulas dobladas, apretadas y perforadas
- Área de almacenamiento de palets soldados
- Pista de montaje automático del palet
- Estación de soldadura de palets
- Área de montaje de las jaulas giratorias y de las paletas
- Diseño de pasajes seguros
- Área de almacenamiento de placas de paletas con alimentación automática
