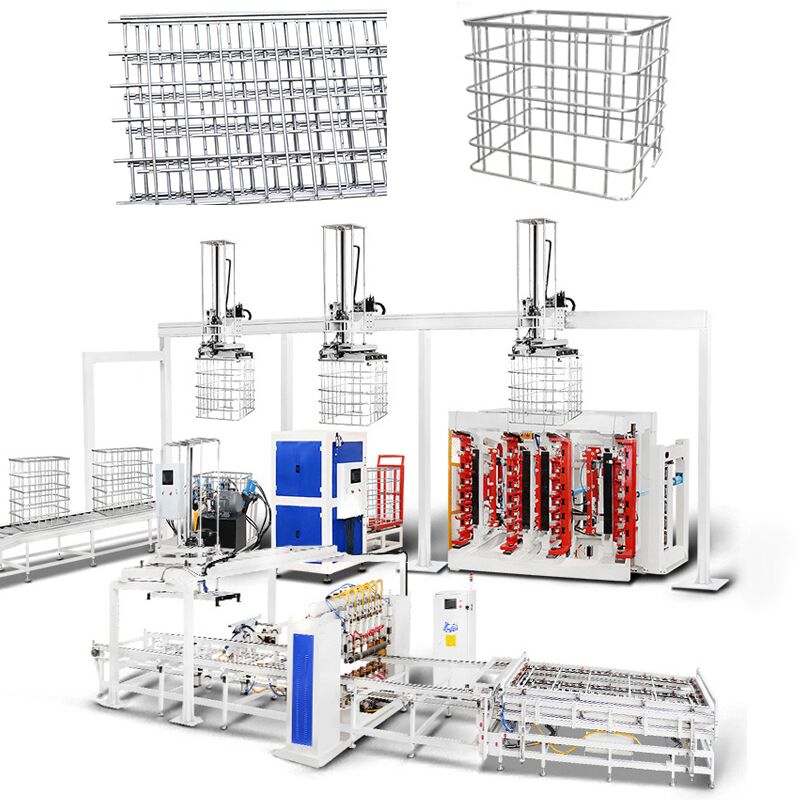

Línea de producción de jaulas IBC para contenedores a granel, equipos de soldadura y máquinas
Sistema automático de soldadura de bastidor de jaula IBC
La máquina de soldadura automática de bastidor de jaula IBC Hwashi presenta una estructura de pórtico reforzada con alta rigidez y funcionamiento estable. El sistema de soldadura utiliza una fuente de alimentación de inversor de frecuencia media para la eficiencia eléctrica y el ahorro de energía.
Características principales
- Eficiencia de soldadura: 50 segundos por pieza
- Fuente de soldadura: 4 juegos de fuente de alimentación de CC MF
- Opción de plataforma de alimentación: Capa simple o doble capa
- Opción de sistema de descarga: Descarga manual o descarga automática con brazo mecánico
Capacidad de producción: 50 segundos por pieza
Sistema de soldadura del marco principal
Cuatro juegos de transformadores MF controlan seis electrodos de soldadura para garantizar una calidad de soldadura óptima. El estilo de soldadura tipo piano de dos lados acelera el proceso de soldadura, completando cada malla metálica en aproximadamente un minuto.
El diseño de cilindro de aire superior e inferior asegura una posición de soldadura plana, mientras que los electrodos de soldadura diseñados con tornillos mejoran la durabilidad.

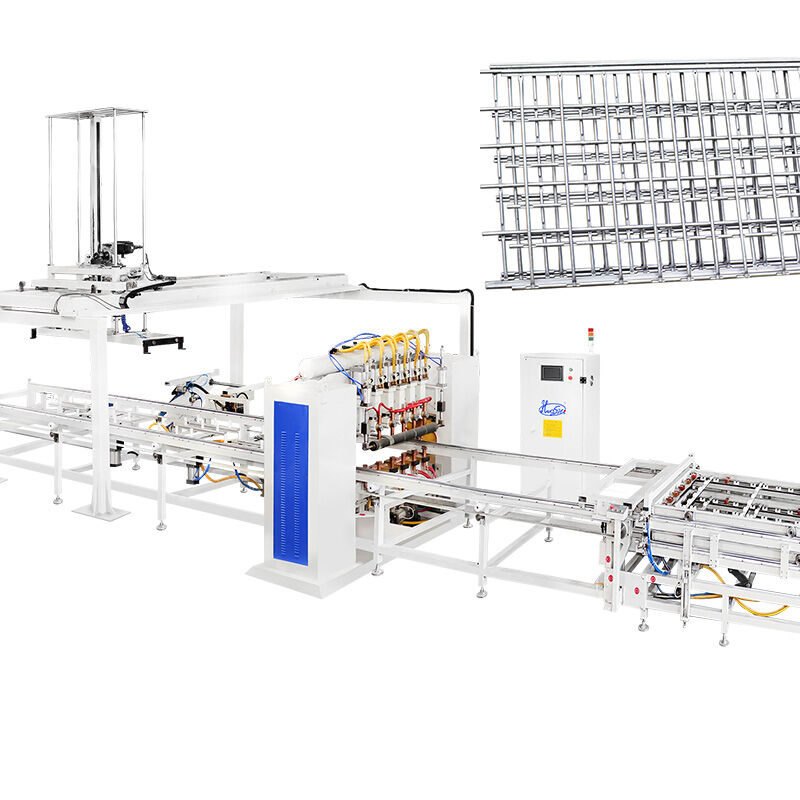

Máquina de soldadura automática de marco IBC de seis cabezales
Equipada con 4 juegos de fuentes de alimentación de CC MF, esta máquina realiza 6 soldaduras por puntos simultáneamente. El alimentador de doble capa permite la carga de material mientras otra fijación se somete a soldadura.
Malla de tubo plana y calidad de soldadura firme
La máquina suelda tubos en forma de malla plana con una calidad de soldadura fuerte y confiable. El proceso de soldadura completo tarda aproximadamente 60 segundos.
Máquina dobladora de marco IBC de doble estación vertical
Esta máquina dobladora garantiza alta precisión, funcionamiento estable y eficiencia a través del procesamiento integrado.
Proceso de doblado
Transforma la malla plana en forma de marco cuadrado en 20-25 segundos.
Características de la viga de doblado
- La viga de doblado procesada por CNC garantiza ángulos de doblado precisos
- Cada molde ajustable hacia arriba/abajo en 3 mm para aumentar el rango de doblado
- El diseño de molde de 120 grados crea ángulos de doblado suaves
Construcción del marco de doblado
El marco de la máquina en forma de rectángulo con columnas de acero más gruesas y paneles de cubierta en forma de puerta proporcionan un funcionamiento firme y estable.
Estación de presión hidráulica
Diseñada para doblar mallas de tanques de paletas en marcos rectangulares con dimensiones de (1200±5mm)×(1000±5mm).
Máquina de bloqueo de marco de jaula IBC
El procesamiento integrado ofrece alta precisión de inserción, fuerte firmeza de bloqueo y un funcionamiento estable y eficiente.
Eficiencia y calidad de bloqueo
Bloqueo hidráulico de los extremos del marco del tubo completado en 25-30 segundos.
Brazo de engarzado ajustable
- Rango de trabajo más amplio para diferentes diseños de jaulas metálicas IBC
- El diseño hidráulico y neumático mejora la eficiencia
- Unión automática de los lados de la tubería
Sistema de engarzado hidráulico
El molde de engarzado hidráulico crea puntos de engarzado ajustados para evitar el agrietamiento de la jaula metálica.
Dispositivo de envío automático
El dispositivo automático de envío de jaulas metálicas garantiza una producción de jaulas automatizada suave y eficiente.
Máquina de perforación y perforación de marco de jaula IBC
Crea agujeros en los marcos para una fijación segura a los marcos base.
Eficiencia y calidad de perforación
Proceso de perforación hidráulica completado en 25-30 segundos.
Componentes de la máquina
- Cabezales de prensado con molde de prensado
- Estación hidráulica
- Panel de localización del cabezal de perforación
El panel de localización ajustable izquierda-derecha, adelante-atrás proporciona un rango de posición de perforación más amplio.
Máquina de soldadura de marco base de jaula IBC
Estructura horizontal con 7 cabezales de soldadura para la soldadura completa del marco base. El operador solo maneja la carga/descarga mientras la máquina realiza la soldadura automática.
Características del producto
- Estructura horizontal con 7 cabezales de soldadura para la finalización del marco base
- Descarga de paletas soldadas automática
- 3 juegos de fuente de alimentación MF DC 250KVA
- Calidad del producto y tasa de producción mejoradas con costos reducidos
- Elimina la calidad de soldadura inestable del trabajo manual
| Nombre del producto |
Línea de producción de marcos IBC |
Estilo |
fila simple / doble fila |
| Ancho máximo de soldadura |
1200 mm |
Longitud máxima de soldadura |
4250 mm
|
| Marca |
Hwashi |
Color |
azul/amarillo/personalizado |
| Potencia equipada |
350kVA/400kVA |
Lugar de producción |
Provincia de Zhejiang, China |
| Voltaje |
3p 380V |
Material |
Tubo galvanizado |
| Grosor del tubo |
1-2 mm |
ciclo de trabajo |
20% |
| Diámetro del tubo |
14-20 mm |
Frecuencia |
50HZ/60HZ |
| método de carga de tuberías |
manual/2 trabajadores |
Tamaño del cable |
≥70mm3 |
| capacidad de trabajo |
350-450(480-550) piezas/8 horas |
tamaño de la tubería de aire |
G1 |
| demanda de mano de obra |
2-3 trabajadores |
Tamaño de la tubería de agua |
G1 1/4 |
Características del sistema de envío de tanques
- Adecuado para fábricas con máquina de soplado y talleres de jaulas separados
- Transporte por transportador de tanques de prueba al taller de jaulas sin intervención humana
- Sistema de envío de tanques
- Área de colocación de jaulas IBC dobladas, engarzadas y perforadas
- Área de almacenamiento de paletas soldadas
- Ruta de montaje automático de paletas
- Soldadura de paletas
- Área de montaje de jaulas y paletas giratorias
- Pasaje seguro
- Área de almacenamiento de placas de paletas / Alimentación automática
