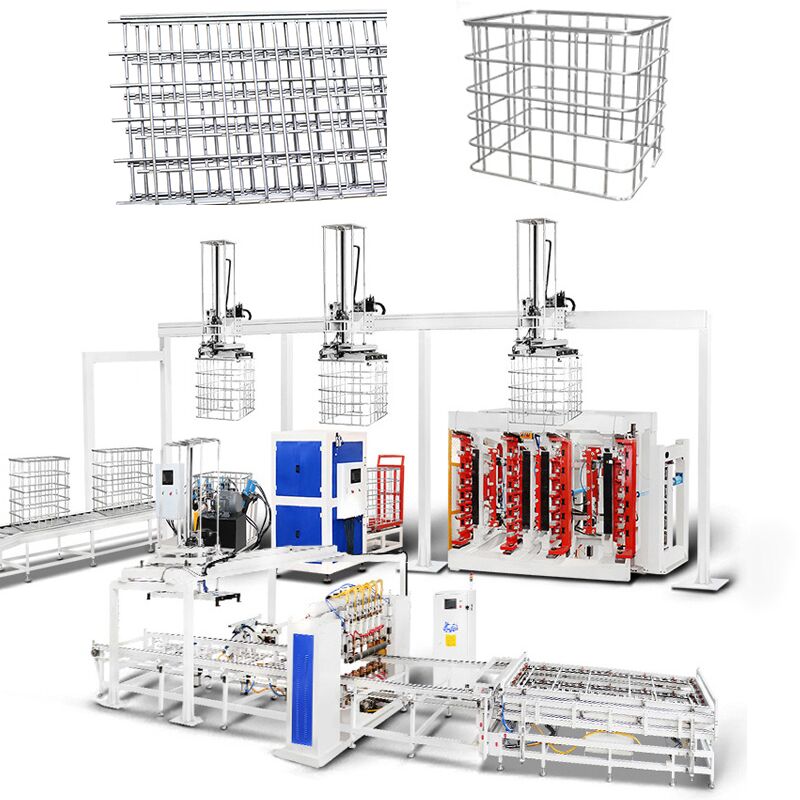

Máquina de producción de jaulas IBC totalmente automatizada
La máquina de producción automática Hwashi IBC Cage representa el pináculo de la innovación de fabricación,Combinando tecnología avanzada de automatización con ingeniería de precisión para ofrecer una solución completa para la producción de jaulas de contenedores a granel intermedios (IBC)Este sistema de vanguardia transforma las materias primas en jaulas IBC de alta calidad a través de un proceso totalmente integrado y automatizado que garantiza una calidad excepcional, máxima eficiencia,y ahorros significativos de costes.
Características avanzadas y tecnología
Línea de producción totalmente automatizada
- Sistema integrado que combina procesos de soldadura automática, descarga de malla, flexión, bloqueo, agujero y punción
- Requiere sólo 3-4 operadores
- Capacidad de funcionamiento continuo las 24 horas del día, los 7 días de la semana
- Producción de 80 jaulas por hora
Ingeniería de precisión
- Múltiples cabezas de soldadura que funcionan simultáneamente con tecnología CNC para una precisión y consistencia excepcionales
- 6-7 cabezas de soldadura para obtener resultados uniformes
- Precisión de las dimensiones ± 0,1 mm
- 60 segundos por tiempo de ciclo de la jaula
Aseguramiento de la calidad basado en la IA
- Sistema inteligente de detección de defectos que identifica y corrige las anomalías de producción en tiempo real
- Ajuste automático de parámetros
- Monitoreo y análisis en tiempo real
- Control de calidad constante
Cuadro de soldadura principal
Cuatro conjuntos de transformadores MF regulan seis conjuntos de electrodos de soldadura, lo que garantiza una calidad de soldadura óptima para cada punto de soldadura.La técnica de soldadura bilateral de estilo piano acelera el proceso de soldadura significativamenteCada malla de rejilla metálica puede completarse en un minuto. El diseño incorpora cilindros de aire superiores e inferiores para garantizar una posición de soldadura plana.los electrodos de soldadura cuentan con un diseño de tornillo, mejorando la durabilidad con cada uso.

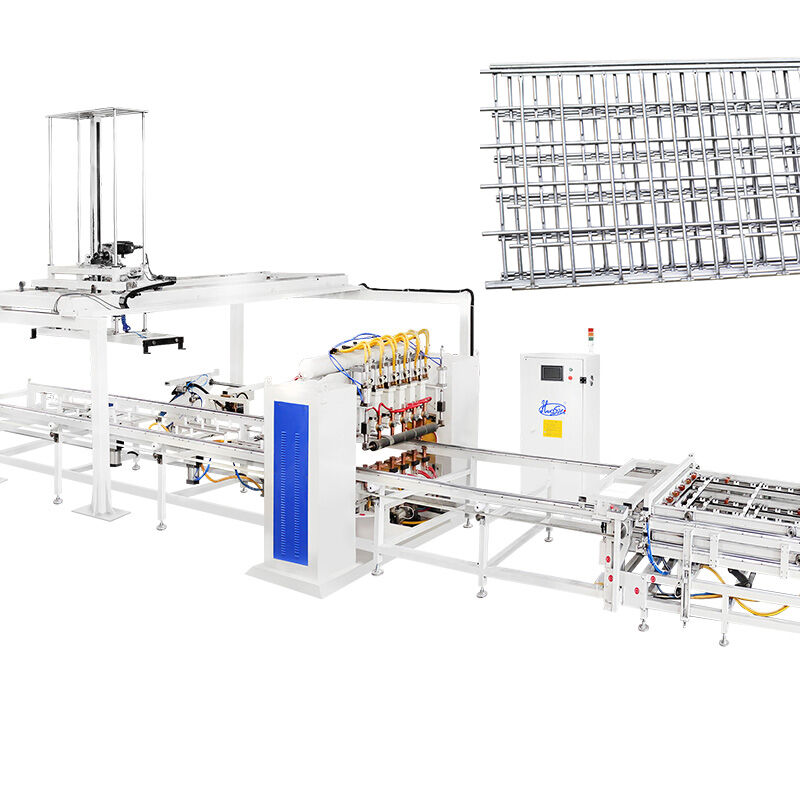

Máquina de soldadura automática con seis cabezas IBC
El sistema de energía de soldadura cuenta con cuatro conjuntos de fuentes de energía avanzadas de MF DC, lo que permite la soldadura simultánea en seis puntos diferentes.Un alimentador de fijación de doble capa mejora la eficiencia operativa - mientras que un fijo está activamente involucrado en la soldadura, el otro puede cargar materiales sin problemas.
Calidad de la malla de tubo plano y soldadura firme
El aparato de soldadura transforma los tubos en una configuración de malla plana distintiva, lo que garantiza soldaduras de resistencia y calidad robustas sin precedentes.El proceso de soldadura se completa eficientemente en aproximadamente 60 segundos.

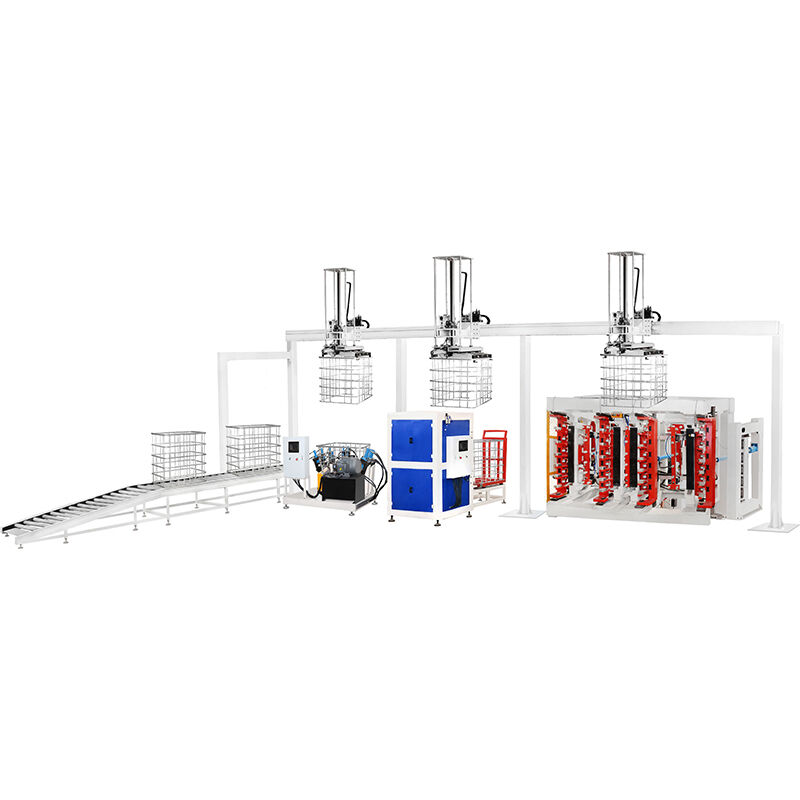

Máquina de doblar el marco IBC de doble estación vertical
La máquina de flexión de doble estación con marco de jaula IBC garantiza una alta precisión en la flexión, operaciones estables y una notable eficiencia.
Dobla la malla plana en forma cuadrada
La máquina de flexión transforma la malla plana en un marco cuadrado con precisión en aproximadamente 20-25 segundos.
Vía de flexión
- La viga de flexión procesada por CNC asegura ángulos de flexión precisos
- Cada molde en la viga de flexión se puede ajustar hacia arriba y hacia abajo por aproximadamente 3 mm para aumentar el rango de flexión
- El diseño del molde de 120 grados hace que cada ángulo de flexión sea más suave
Cuadro de flexión
El marco de la máquina presenta un robusto diseño rectangular con columnas de acero más gruesas y un panel de cubierta en forma de puerta, lo que garantiza una firmeza y estabilidad excepcionales.
Estación de presión hidráulica
Específicamente diseñada para doblar las mallas de los tanques de paletas, la máquina de doblar IBC las moldea en marcos rectangulares con dimensiones precisas de (1200±5mm) *(1000±5mm).
Máquina de bloqueo del marco de la jaula IBC
Meticulosamente diseñado como una unidad cohesiva, con una precisión excepcional en la inserción, una resistencia de bloqueo robusta y una mezcla perfecta de estabilidad y eficiencia.
Eficiencia y calidad de las cerraduras
- Brazo de sujeción ajustable adaptado a diferentes diseños de jaulas metálicas IBC
- El diseño hidráulico y neumático mejora la eficiencia de la máquina
- con un diámetro de diámetro superior a 20 mm
- El molde de sujeción hidráulica crea puntos de sujeción apretados para evitar las grietas
- Estación de presión hidráulica con dispositivo de envío automático garantiza una producción sin problemas
Máquina para perforar y hacer agujeros en el marco de la jaula IBC
Se utiliza para formar agujeros en el marco para que el marco completo pueda fijarse en el marco base.
Eficiencia y calidad de la perforación
- Cabezas de prensado con molde de prensado
- Estación hidráulica
- Panel de localización de cabeza de perforación
- Panel ajustable de izquierda a derecha, hacia adelante y hacia atrás para un rango de posicionamiento más amplio
Máquina de soldadura para el marco de base de la jaula IBC
El diseño adopta una estructura horizontal y 7 cabezas de soldadura para completar la soldadura del marco base.El operador sólo necesita cargar y descargar el producto mientras la máquina realiza la soldadura automática.
Características del producto
- Estructura horizontal con 7 cabezas de soldadura para la soldadura del marco de base
- Descarga automática de palets soldados
- 3 juegos de potencia MF DC 250KVA para una mayor calidad y tasa de producción
- Resolve el problema de la calidad de la soldadura inestable causada por el trabajo manual
- Mayor tasa de producción y nivel de automatización
Especificaciones técnicas
| Nombre del producto |
Línea de producción de marcos IBC |
El estilo |
fila única / fila doble |
| Ancho máximo de soldadura |
Las demás: |
Duración máxima de la soldadura |
Cubiertas |
| Marca del producto |
¿ Qué pasa? |
El color |
azul/amarillo/a medida |
| Potencia equipada |
El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles renovables. |
Ubicación del producto |
Provincia de Zhejiang, China |
| Válvula de tensión |
3p 380V |
El material |
Tubo galvanizado |
| Dificultad del tubo |
1 a 2 mm |
Cuadro de trabajo |
El 20% |
| Diámetro del tubo |
14 a 20 mm |
Frecuencia |
Se aplicarán los siguientes requisitos: |
| método de carga de las tuberías |
Trabajos manuales/2 |
Tamaño del cable |
≥ 70 mm3 |
| capacidad de trabajo |
350-450 ((480-550) piezas/8 horas |
Tamaño del tubo de aire |
G1 |
| demanda de mano de obra |
2-3 trabajos |
Tamaño del tubo de agua |
G1 1/4 |
Características del producto - Sistema de envío de tanques
- Apto para fábricas que separan el taller de máquinas de soplar y el taller de jaulas
- Los tanques de ensayo se transportan por transportador hasta el taller de la jaula sin necesidad de intervención humana.
- Incluye el área de colocación de la jaula IBC doblada, de sujeción y perforada
- Área de almacenamiento de palets soldados
- Pista de montaje automático del palet
- Soldadura de palets
- Pasaje seguro de la jaula giratoria y del área de montaje de paletas
- Área de almacenamiento de placas de paletas/alimentación automática
¿Por qué elegir el Hwashi?
- Más de 20 años de experiencia en tecnología de soldadura y automatización
- Certificado ISO 9001 y certificado CE para las normas internacionales de calidad
- Apoyo técnico las 24 horas del día, los 7 días de la semana y servicio posventa completo
- Soluciones personalizables adaptadas a sus necesidades de producción específicas
- La industria 4.0 está lista con capacidades de integración de IoT
