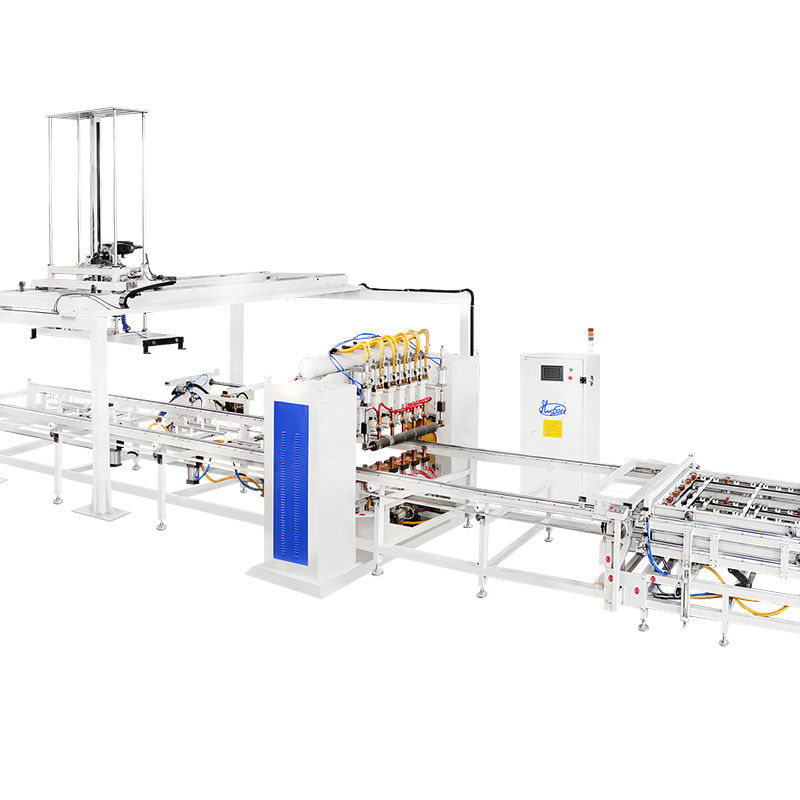

Hwashi IBC máquina de soldadura de rejilla IBC malla de alambre IBC Totes IBC máquina de flexión de marco

Sistema de control inteligente: Equipado con un sistema de control inteligente, ajusta automáticamente los parámetros de soldadura, asegurando consistencia y fiabilidad en cada punto de soldadura.

Diseño modular: La máquina adopta un diseño modular para facilitar el mantenimiento, las actualizaciones y una mayor flexibilidad de la línea de producción.

Soldadura adaptativa: Exhibiendo adaptabilidad a varios tamaños y formas de jaulas de tubos de hierro, la máquina extiende su aplicabilidad a una amplia gama.

Consumo eficiente de energía: Empleando tecnología y materiales de soldadura avanzados, asegura una alta eficiencia en la relación energía-consumo, demostrando conciencia ambiental y alineándose con las tendencias de desarrollo sostenible.

Interfaz fácil de usar: Con una interfaz de usuario intuitiva, la máquina simplifica la operación, reduce los costos de capacitación y mejora la eficiencia operativa.

Características:

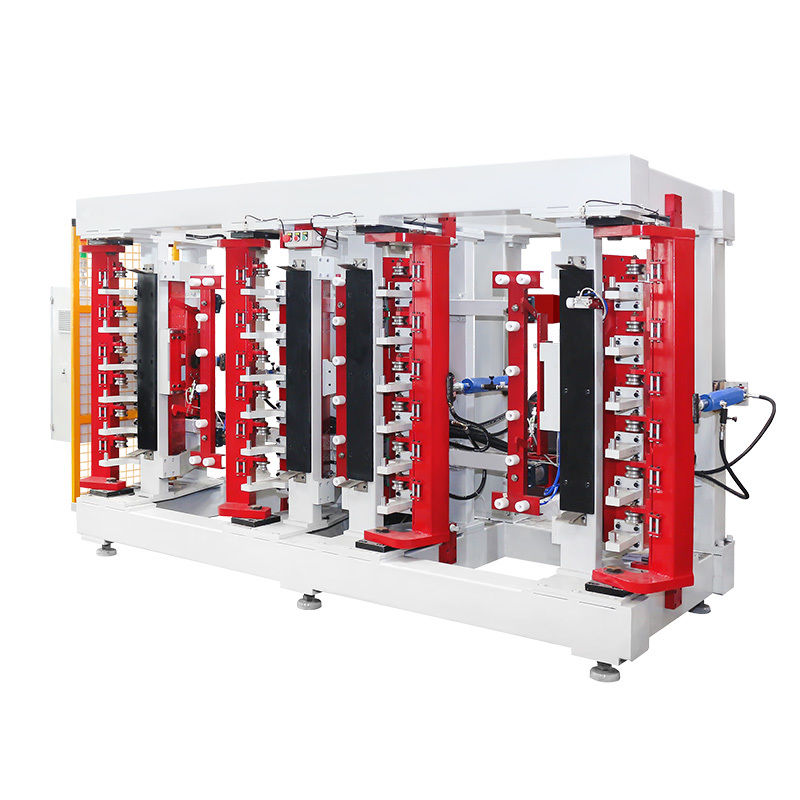

Máquina dobladora de marcos IBC de doble estación vertical

La máquina dobladora de doble estación de marcos IBC se somete a un procesamiento exhaustivo para garantizar no solo una alta precisión en la flexión, sino también operaciones estables y una eficiencia notable.

Doblar la malla plana en forma cuadrada

La máquina dobladora transforma expertamente la malla plana en un marco precisamente cuadrado. Lograr el proceso de flexión en aproximadamente 20-25 segundos destaca la eficiencia y la capacidad de producción rápida de la máquina.

Viga de flexión

1. Se utiliza una viga de flexión procesada por CNC para asegurar el ángulo de flexión.

2. Cada molde en la viga de flexión se puede ajustar hacia arriba y hacia abajo en aproximadamente 3 mm para aumentar el rango de flexión.

3. El diseño de molde de 120 grados hace que cada ángulo de flexión sea más suave.

Marco de flexión

El marco de la máquina cuenta con un diseño rectangular robusto, con columnas de acero más gruesas y un panel de cubierta en forma de puerta, lo que garantiza una firmeza y estabilidad excepcionales.

Estación de presión hidráulica

Diseñada específicamente para doblar mallas de tanques de paletas, la máquina dobladora IBC las moldea expertamente en marcos rectangulares con dimensiones precisas de (1200±5 mm)×(1000±5 mm). Esta estación de accionamiento hidráulico garantiza un rendimiento de flexión óptimo.

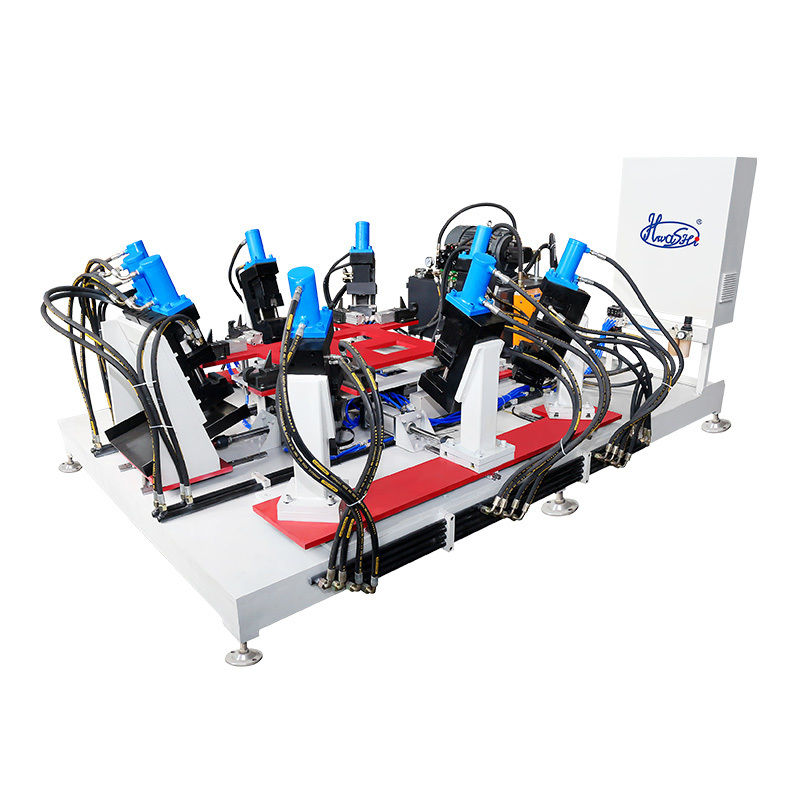

Máquina de bloqueo de marcos de jaulas IBC
La máquina de bloqueo de marcos de jaulas IBC está meticulosamente diseñada como una unidad cohesiva, que cuenta con una precisión excepcional en la inserción, una resistencia de bloqueo robusta y una combinación perfecta de estabilidad y eficiencia durante la operación.

Eficiencia y calidad de bloqueo

Brazo de cierre ajustable:

Adaptado a diferentes diseños de jaulas metálicas IBC, el brazo de cierre ajustable amplía el rango de trabajo de la máquina.
El diseño hidráulico y neumático del brazo de cierre mejora la eficiencia de la máquina.
El brazo de cierre también está diseñado para la unión automática de los dos lados del tubo.
Molde de cierre hidráulico:
Con un sistema hidráulico, el molde de cierre crea puntos de cierre ajustados para el tubo, evitando que la jaula metálica se agriete.

Estación de presión hidráulica:
Equipada con un dispositivo de envío automático, la estación de presión hidráulica asegura un proceso de producción suave y eficiente para jaulas metálicas.

Máquina perforadora y punzonadora de marcos de jaulas IBC
La máquina perforadora y punzonadora de marcos de jaulas IBC se utiliza para formar el agujero en el marco, de modo que el marco completo se pueda fijar en el marco base.
Eficiencia y calidad de la perforación
La máquina perforadora y punzonadora utiliza fuerza hidráulica. Tomará unos 25-30 segundos completar el proceso completo.
a. Cabezales de prensado con molde de prensado
b. Estación hidráulica
c. Panel de localización del cabezal de punzonado
El panel de localización ajustable de izquierda a derecha, de adelante hacia atrás puede hacer que la posición de punzonado tenga un rango de uso más amplio.

Máquina de soldadura de marcos base de jaulas IBC
El diseño de la máquina de soldadura de marcos base adopta una estructura horizontal y 7 cabezales de soldadura para completar la soldadura del marco base. El operador solo necesita cargar y descargar el producto. La máquina hará la soldadura automáticamente.
Características del producto:
1. El diseño adopta una estructura horizontal y 7 cabezales de soldadura para completar la soldadura del marco base. El operador solo necesita cargar.
2. La paleta soldada se descargará automáticamente. La máquina hará la soldadura automáticamente.
3. Adopta 3 juegos de potencia MF DC 250KVA. La máquina ayuda a aumentar la calidad del producto y la tasa de producción, reduciendo el costo de producción.
4. Resuelve el problema de la calidad de soldadura inestable causada por el trabajo manual. Mayor tasa de producción y nivel de automatización.

Características del producto - Sistema de envío de tanques:
1. Este sistema es adecuado para fábricas que separan el taller de la máquina de soplado y el taller de jaulas.
2. Los tanques de prueba son transportados por el transportador al taller de jaulas. No se requiere intervención humana.
3. Sistema de envío de tanques
4. Área de colocación de jaulas IBC dobladas, cerradas y perforadas
5. Área de almacenamiento de paletas soldadas
6. Ruta de montaje automático de paletas
7. Soldadura de paletas
8. Área de montaje de jaulas y paletas giratoriasPasaje seguro
9. Área de almacenamiento de placas de paletas/ Alimentación automática
