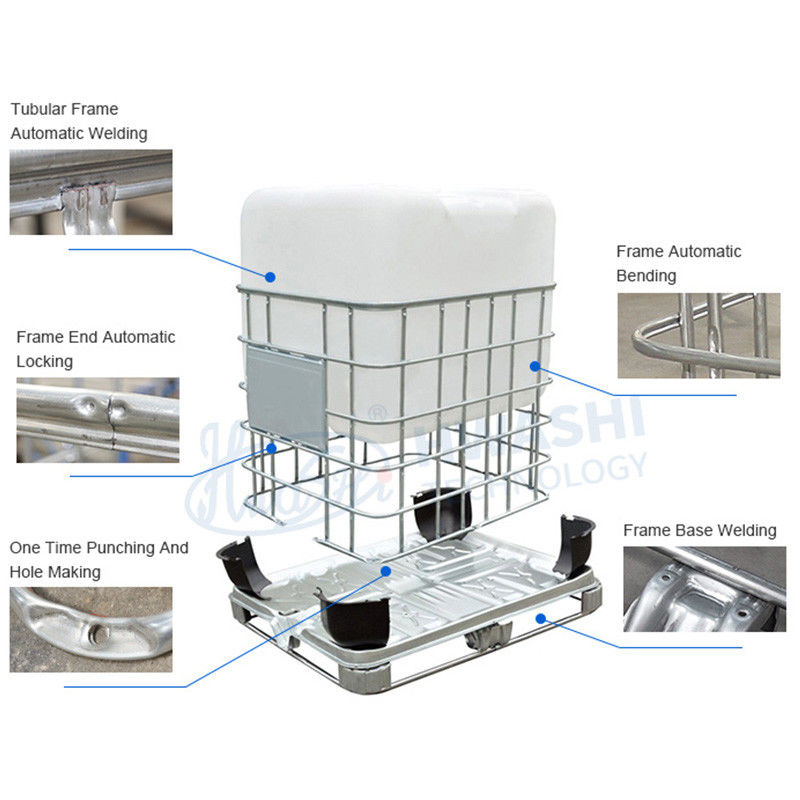

Contenedor a granel IBC Cage Tanque marco de la línea de producción de equipos de soldadura máquina

La máquina dobladora doblará la malla plana en un marco cuadrado. Tomará unos 20-25 segundos completar el proceso de doblado.

Viga de doblado

1. La viga de doblado procesada por CNC se utiliza para garantizar el ángulo de doblado.

2. Cada molde en la viga de doblado se puede ajustar hacia arriba y hacia abajo en unos 3 mm para aumentar el rango de doblado.

3. El diseño del molde de 120 grados hizo que cada ángulo de doblado fuera más suave.

Marco de doblado

Marco de máquina de forma rectangular con columna de acero más gruesa y panel de cubierta en forma de puerta, lo que hace que la máquina sea firme y estable.

Estación de presión hidráulica

La máquina dobladora IBC se aplica a la flexión de mallas de tanques de paletas, y se doblarán en marcos rectangulares con la dimensión del contorno de (1200±5 mm)×(1000±5 mm).

Máquina de bloqueo de bastidor de jaula IBC
La máquina de bloqueo de bastidor de jaula IBC se procesa en su conjunto, con alta precisión de inserción, gran solidez al bloqueo, funcionamiento estable y eficiente.
Eficiencia y calidad de bloqueo
La máquina de bloqueo bloqueará los extremos del marco del tubo utilizando fuerza hidráulica. Tomará unos 25-30 segundos completar el proceso de bloqueo.
Brazo de remachado ajustable
1. De acuerdo con el diferente diseño de la jaula metálica IBC, el brazo de remachado ajustable puede hacer un rango de trabajo más amplio para la máquina.
2. El diseño hidráulico y neumático para el brazo de remachado puede hacer que la máquina sea más eficiente.
3. El brazo de remachado también está diseñado para unir automáticamente los dos lados de la tubería.
Molde de remachado hidráulico
El molde de remachado con sistema hidráulico puede hacer un punto de remachado apretado para la tubería para evitar que la jaula metálica se agriete.
Estación de presión hidráulica
Dispositivo de envío automático disponible
El dispositivo de envío automático para jaulas metálicas puede hacer que la producción automática de jaulas sea más fluida y eficiente.

Máquina perforadora y perforadora de bastidor de jaula IBC
La máquina perforadora y perforadora de bastidor de jaula IBC se utiliza para formar el orificio en el marco, por lo que el marco completo se puede fijar en el marco base.
Eficiencia y calidad de perforación
La máquina perforadora y perforadora utiliza fuerza hidráulica. Tomará unos 25-30 segundos completar el proceso completo.
a. Cabezales de prensado con molde de prensado
b. Estación hidráulica
c. Panel de ubicación del cabezal de perforación
El panel de ubicación ajustable izquierda-derecha, adelante-atrás puede hacer que la posición de perforación tenga un rango de uso más amplio.

Máquina de soldadura de bastidor base de jaula IBC
El diseño de la máquina de soldadura de bastidor base adopta una estructura horizontal y 7 cabezales de soldadura para completar la soldadura del bastidor base. El operador solo necesita cargar y descargar el producto. La máquina hará la soldadura automáticamente.
Características del producto:
1. El diseño adopta una estructura horizontal y 7 cabezales de soldadura para completar la soldadura del bastidor base. El operador solo necesita cargar.
2. La paleta soldada se descargará automáticamente. La máquina hará la soldadura automáticamente.
3. Adopta 3 juegos de potencia MF DC 250KVA. La máquina ayuda a aumentar la calidad del producto y la tasa de producción, reduciendo el costo de producción.
4. Resuelve el problema de la calidad de soldadura inestable causada por el trabajo manual. Mayor tasa de producción y nivel de automatización.

Características del producto - Sistema de envío de tanques:
1. Este sistema es adecuado para fábricas que separan el taller de la máquina de soplado y el taller de jaulas.
2. Los tanques de prueba son transportados por el transportador al taller de jaulas. No se requiere intervención humana.
3. Sistema de envío de tanques
4. Área de colocación de jaulas IBC dobladas, remachadas y perforadas
5. Área de almacenamiento de paletas soldadas
6. Ruta de montaje automático de paletas
7. Soldadura de paletas
8. Área de montaje de jaulas y paletas giratoriasPasaje seguro
9. Área de almacenamiento de placas de paletas/alimentación automática
