Máquina avanzada de soldadura automática de estantes de alambre para línea de producción de estantes de cubierta de malla de alambre

Máquina avanzada de soldadura automática de estantes de alambre para línea de producción de estantes de cubierta de malla de alambre

Máquina de soldadura automática avanzada de cables

Línea de producción de estanterías de cubierta de malla de alambre

Máquina de soldadura automática de cables

Lugar de origen:

China.

Nombre de la marca:

HWASHI

Certificación:

CE/CCC/ISO

Éntrenos en contacto con
Pida una cita
Máquina avanzada de soldadura automática de estantes de alambre para línea de producción de estantes de cubierta de malla de alambre
Máquina avanzada de soldadura automática de estantes de alambre para línea de producción de estantes de cubierta de malla de alambre Máquina avanzada de soldadura automática de estantes de alambre para línea de producción de estantes de cubierta de malla de alambre Máquina avanzada de soldadura automática de estantes de alambre para línea de producción de estantes de cubierta de malla de alambre Máquina avanzada de soldadura automática de estantes de alambre para línea de producción de estantes de cubierta de malla de alambre
Detalles del producto
Energía eléctrica:
Cuatro alambres trifásicos el 380V±10%
Cable de alimentación:
120 mm2,400 A
método de control:
PLC
Ancho efectivo de soldadura:
Las demás:
Longitud de soldadura efectiva:
Las demás:
Velocidad móvil automática:
200-500mm/s ajustable
Rango de llenado automático de alambre:
El cable de línea: 400-1200mm, el diámetro del cable: 2-6mm
Número del sistema automático de llenado de alambre:
2 juegos
Pago y términos de envío
Cantidad de orden mínima
1 juego
Precio
US $350000.00 / Set
Detalles de empaquetado
paquete de madera digno del mar
Tiempo de entrega
7-30 días laborables después de recibir su pago
Condiciones de pago
En el caso de las empresas de servicios de telecomunicaciones:
Capacidad de la fuente
50 juegos por mes
Productos relacionados
Buen precio Máquina de soldadura automática con condensador tipo gantry Hwashi CE / CCC / ISO estándar en línea Vídeo

Máquina de soldadura automática con condensador tipo gantry Hwashi CE / CCC / ISO estándar

Consiga el mejor precio
Buen precio Hwashi Swinq BaseWire Frame Selding Machine Máquina de soldadura en fila de alambre de hierro en línea Vídeo

Hwashi Swinq BaseWire Frame Selding Machine Máquina de soldadura en fila de alambre de hierro

Consiga el mejor precio
Buen precio Refrigerator Wire Tube Condenser Production Line Machine, Welding and Bending Machine en línea Vídeo

Refrigerator Wire Tube Condenser Production Line Machine, Welding and Bending Machine

Consiga el mejor precio
Buen precio Máquina de soldadura de alambre del eje XY Alta velocidad Panel de seguridad de cerca automático completo de malla de alambre Soldadora de máquina de soldadura en línea Vídeo

Máquina de soldadura de alambre del eje XY Alta velocidad Panel de seguridad de cerca automático completo de malla de alambre Soldadora de máquina de soldadura

Consiga el mejor precio
Éntrenos en contacto con
+8613380655800
marketing@hwashi.com
Contacto ahora
Descripción de producto

Máquina avanzada de soldadura automática de estantes de alambre para línea de producción de estantes de cubierta de malla de alambreMáquina avanzada de soldadura automática de estantes de alambre para línea de producción de estantes de cubierta de malla de alambre 0





Descripción del producto

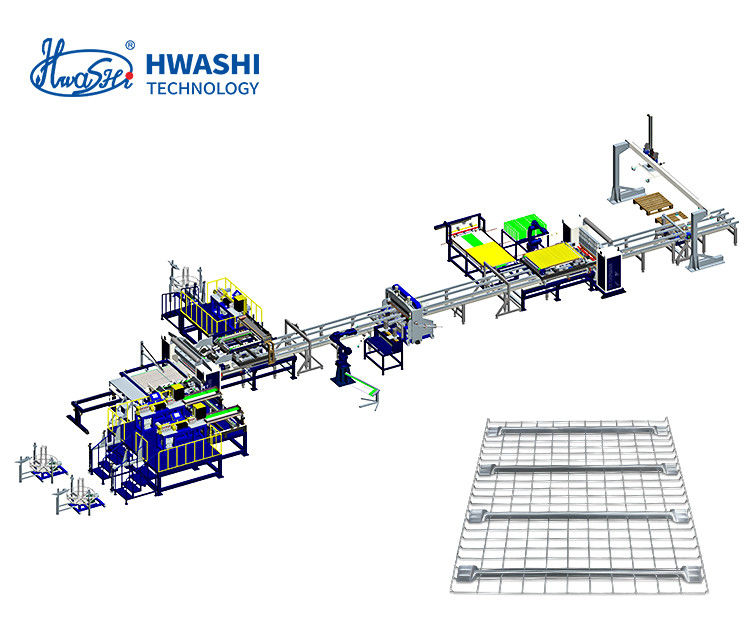

La línea de producción de soldadura diseñada para este proyecto está específicamente destinada a la producción rápida de bastidores para paletas de alambre.Permite la producción totalmente automatizada de malla de alambre y endurecedor. logrando corte automático de alambre, alimentación, soldadura, flexión, rotación, recorte de bordes, alimentación automática del endurecedor, soldadura y apilamiento del producto terminado.Todo el diseño de la línea requiere sólo dos operadoresTambién ayuda a abordar los problemas de inestabilidad de calidad y baja eficiencia asociados con las operaciones manuales.La eficiencia de la producción y el nivel de automatización se han mejorado significativamente.


Proceso de trabajo
Máquina avanzada de soldadura automática de estantes de alambre para línea de producción de estantes de cubierta de malla de alambre 1

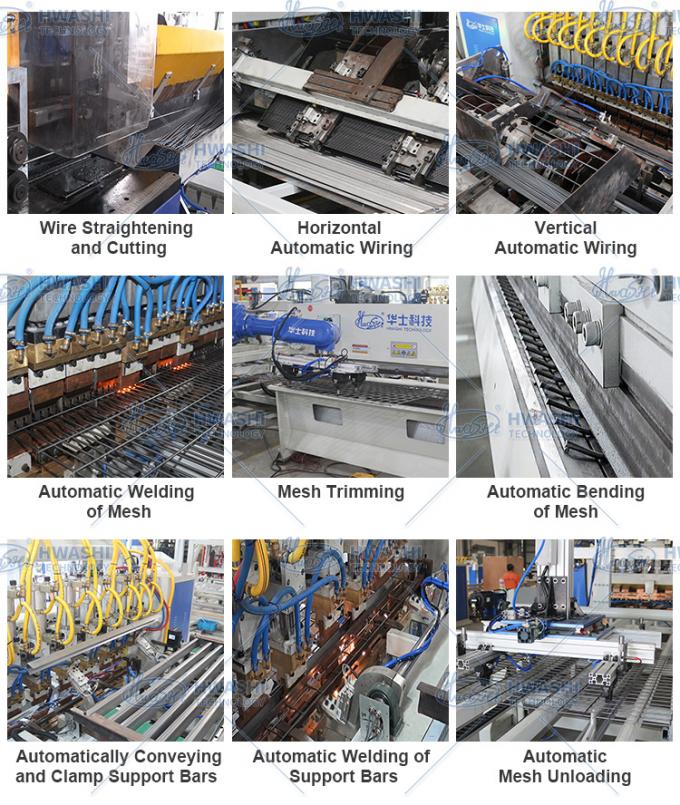

Proceso de trabajo

1) La máquina de alisado y corte de alambre de alta velocidad cortará los alambres de la bobina de alambre,y luego cargar los cables al sistema de suministro de alambre para el llenado automático de alambre de los cables transversales y cables de línea. 2) El sistema de llenado de alambre transversal y de alambre de línea alimentará el alambre a la posición de soldadura automáticamente. 3) La máquina de soldadura hará la soldadura automáticamente. 4) Después de la soldadura, el alambre se va a colocar en la posición de soldadura.el robot recogerá la malla y la cargará en la estación de recorte de alambre para cortar los bordes.5) Después de recortar, el robot coloca la malla de alambre de nuevo en la línea de transporte y la traslada a la estación de flexión. 6) La máquina de flexión dobla un lado de la malla.7)El sistema giratorio girará la malla, y la máquina de flexión doblará otro lado de la malla.8)La malla de alambre se moverá hacia los endurecedores (barras de soporte) en posición de soldadura 9)El brazo mecánico cargará los endurecedores y los fijará automáticamente en posición de soldadura. 10) La máquina de soldadura hará la soldadura de los endurecedores según los dibujos. 11) Después de la soldadura, el brazo mecánico de descarga girará y apilará el producto terminado automáticamente.
Las partidas
Datos obtenidos
Energía eléctrica
Cuatro cables trifásicos 380V±10%
Cable de alimentación
120 mm2,400 A
Método de control
PLC
Ancho de soldadura efectivo
Las demás:
Duración efectiva de la soldadura
Las demás:
Velocidad de movimiento automática
200-500 mm/s ajustable
Rango de llenado automático de alambre
El cable de línea: 400-1200mm, el diámetro del cable: 2-6mm
Cables transversales: 400-1200 mm, diámetro del cable: 2-6 mm
Número del sistema automático de llenado de alambre
2 juegos
Dimensión de la máquina
La longitud de la banda es igual a la longitud de la banda.
Presión del aire
0.6MPa
Agua de refrigeración
15-25°C
Detalles de la máquina
Máquina avanzada de soldadura automática de estantes de alambre para línea de producción de estantes de cubierta de malla de alambre 2

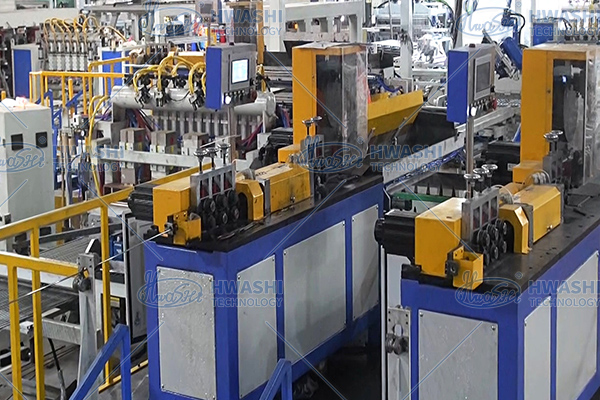

Máquina de corte de alambre de alta velocidad
Máquina avanzada de soldadura automática de estantes de alambre para línea de producción de estantes de cubierta de malla de alambre 3

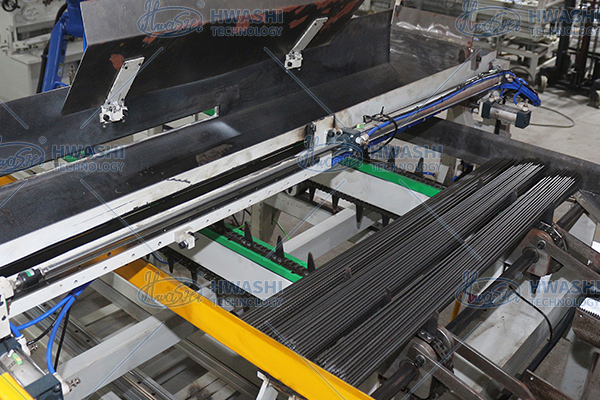

Sistema automático de suministro de alambre
Máquina avanzada de soldadura automática de estantes de alambre para línea de producción de estantes de cubierta de malla de alambre 4

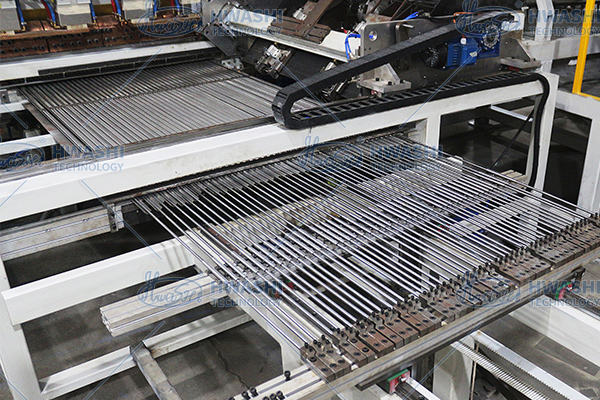

Sistema de llenado automático de alambre de línea


Máquina avanzada de soldadura automática de estantes de alambre para línea de producción de estantes de cubierta de malla de alambre 5




Sistema de llenado automático de alambre transversal

Máquina avanzada de soldadura automática de estantes de alambre para línea de producción de estantes de cubierta de malla de alambre 6

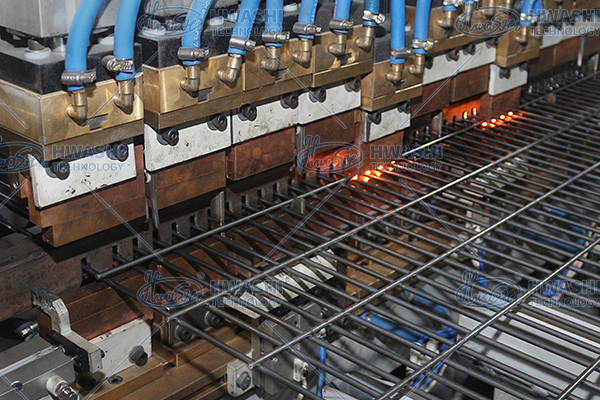

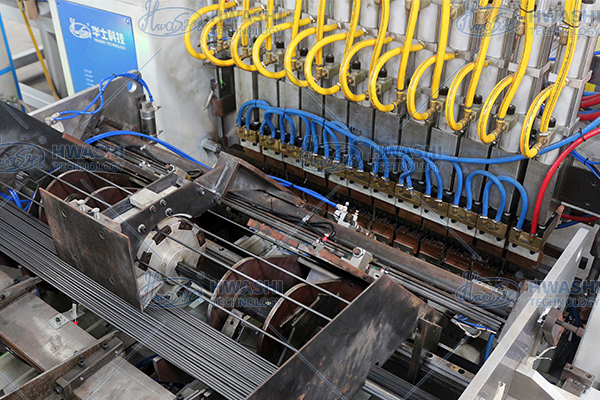

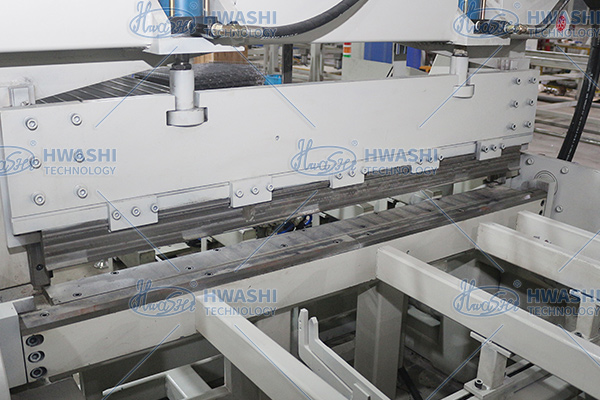

Máquina de soldadura automática de malla de alambre
Máquina avanzada de soldadura automática de estantes de alambre para línea de producción de estantes de cubierta de malla de alambre 7

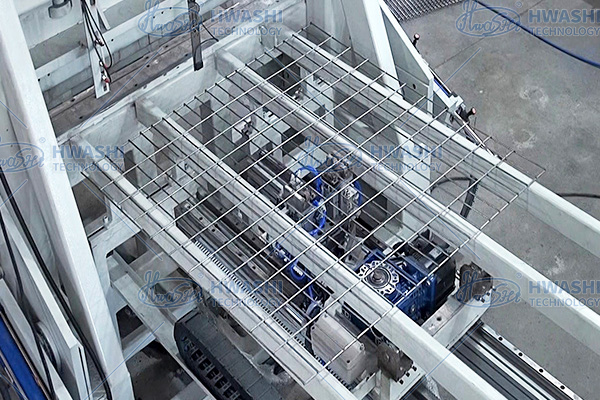

Trolley móvil automático de malla de alambre
Máquina avanzada de soldadura automática de estantes de alambre para línea de producción de estantes de cubierta de malla de alambre 8

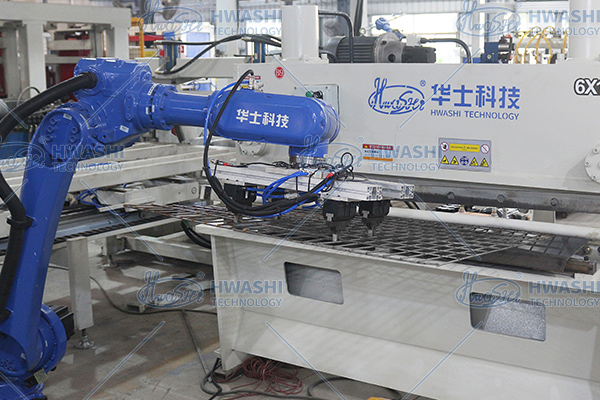

Máquina de recortar alambre y robot
Máquina avanzada de soldadura automática de estantes de alambre para línea de producción de estantes de cubierta de malla de alambre 9
Máquina para doblar malla de alambre
Máquina avanzada de soldadura automática de estantes de alambre para línea de producción de estantes de cubierta de malla de alambre 10
Sistema de carga de los endurecedores
Máquina avanzada de soldadura automática de estantes de alambre para línea de producción de estantes de cubierta de malla de alambre 11

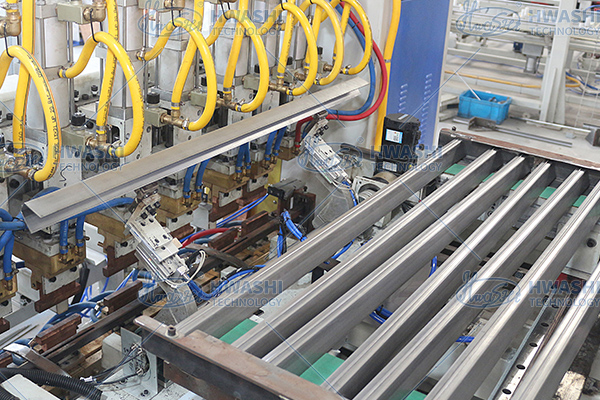

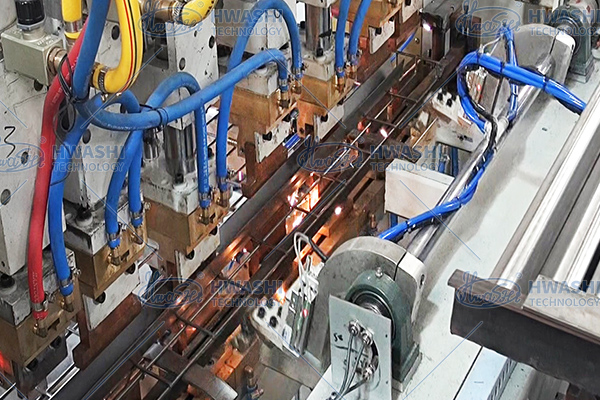

Sistema de soldadura por endurecimiento
Máquina avanzada de soldadura automática de estantes de alambre para línea de producción de estantes de cubierta de malla de alambre 12
Descarga y apilamiento automáticos
Máquina avanzada de soldadura automática de estantes de alambre para línea de producción de estantes de cubierta de malla de alambre 13

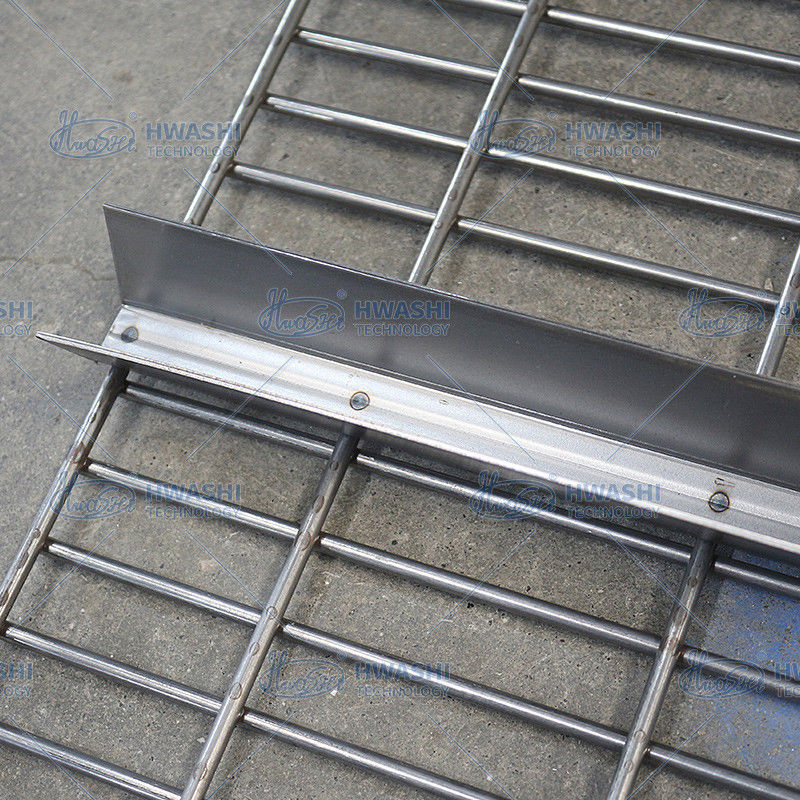

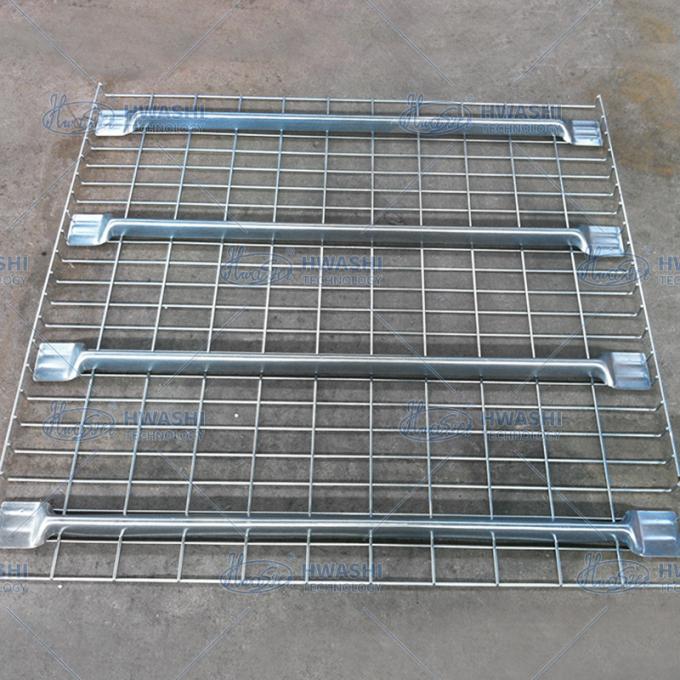

Producto terminado
