1000l tanque ibc máquina automática de alimentación y descarga máquina automática de soldadura de jaulas de tanque ibc
Hwashi IBC Cage Frame Automatic Welding Machine Automatic Production Line es una línea de producción especialmente diseñada para el marco de la jaula IBC.incluye la soldadura automática del marco de la jaula, el brazo mecánico de descarga de malla, la estructura de rotación de malla, la máquina automática de doblar el marco, la máquina de bloqueo, la máquina de perforar y perforar,línea de producción automática con brazo mecánico móvilLa línea completa requiere sólo 2-3 personas. El operador sólo necesita hacer la carga del material a la máquina de soldadura del marco, y hacer la descarga al final de la línea.También podemos equipar la línea con máquina de soldadura automática base marco y automático descarga de brazo mecánico para el marco base.

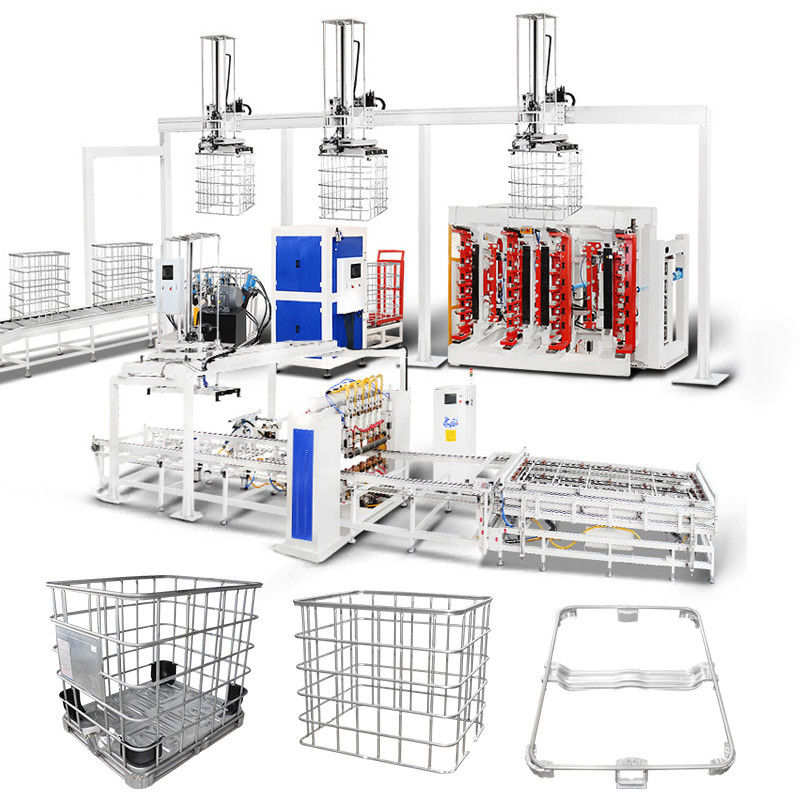

Descripción del Línea de producción automática del marco de jaula IBC
ElLínea de producción automática del marco de jaula IBC se utiliza principalmente para la fabricación del marco de la jaula IBC. Está compuesto por una máquina de soldadura automática del marco de la jaula, un brazo mecánico de descarga de malla, una mesa de rodaje, una máquina de flexión automática del marco,máquina de bloqueo, máquina de perforar y perforar, línea de producción automática con brazo mecánico móvil.El operador sólo necesita hacer la carga del material a la máquina de soldadura del marcoTambién podemos equipar la línea con una máquina de soldadura automática del marco base y un brazo mecánico de descarga automática para el marco base.
Proceso de ejecución De las Línea de producción automática del marco de jaula IBC:
Soldadura del bastidor de la base de las piezas
El Máquina de producción automática de marco de jaula IBC

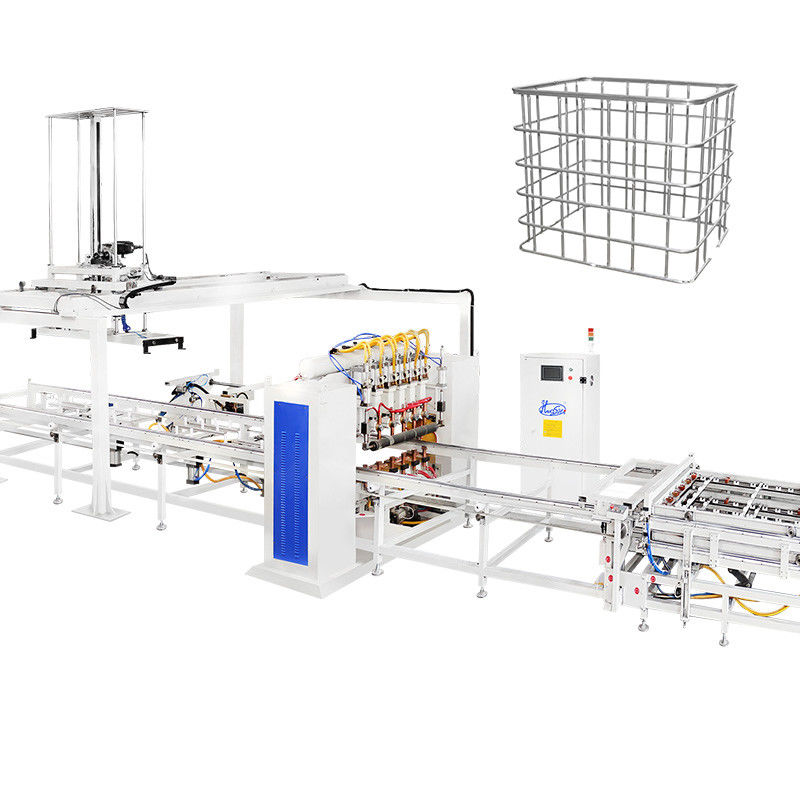

Descripción de la máquina de soldadura del marco de jaula IBC
La máquina de soldadura del marco de jaula IBC está diseñada con precisión, con cuatro conjuntos de fuentes de energía avanzadas de MF DC.
Este diseño sofisticado permite la ejecución simultánea de la soldadura en seis puntos diferentes, mostrando una notable capacidad de multitarea.La introducción de un alimentador de fijación de dos capas mejora la eficiencia operativa mientras un fijo está activamente involucrado en el proceso de soldadura, el otro puede cargar materiales sin problemas, garantizando un flujo de trabajo continuo y racionalizado.
El aparato de soldadura transforma sin problemas los tubos en una configuración de malla plana distintiva, garantizando soldaduras de resistencia sin igual y calidad robusta.El proceso de soldadura se completa eficientemente en aproximadamente 50 segundos, subrayando la rapidez y la precisión en la fabricación de cada malla plana.
Máquina de soldadura para el marco de la base de la jaula IBC Muestra de la máquina de soldadura para el marco de la base de la jaula IBC
Características de las Máquina de soldadura para el marco de base de la jaula IBC
Eficiencia de soldadura: 50 segundos/pc
Fuente de soldadura: 4 juegos Fuente de alimentación MF CC
Opción de plataforma de alimentación: de una sola capa o de doble capa
Opción del sistema de descarga: descarga manual o descarga automática del brazo mecánico
Parámetro técnico de La máquina de soldadura automática IBC Frame
| Las partidas |
Datos obtenidos |
| Necesidad de electricidad |
Cuatro cables trifásicos 380V ± 10% |
| Necesidad de electricidad |
400KVA, conmutador de aire 600A |
| Método de control |
PLC |
| Velocidad de movimiento automática |
200-500 mm/s Ajustable |
| Tamaño de la máquina |
15600x3000 mm (sólo máquina de soldadura)
15600x5000 mm (incluido el brazo de descarga)
|

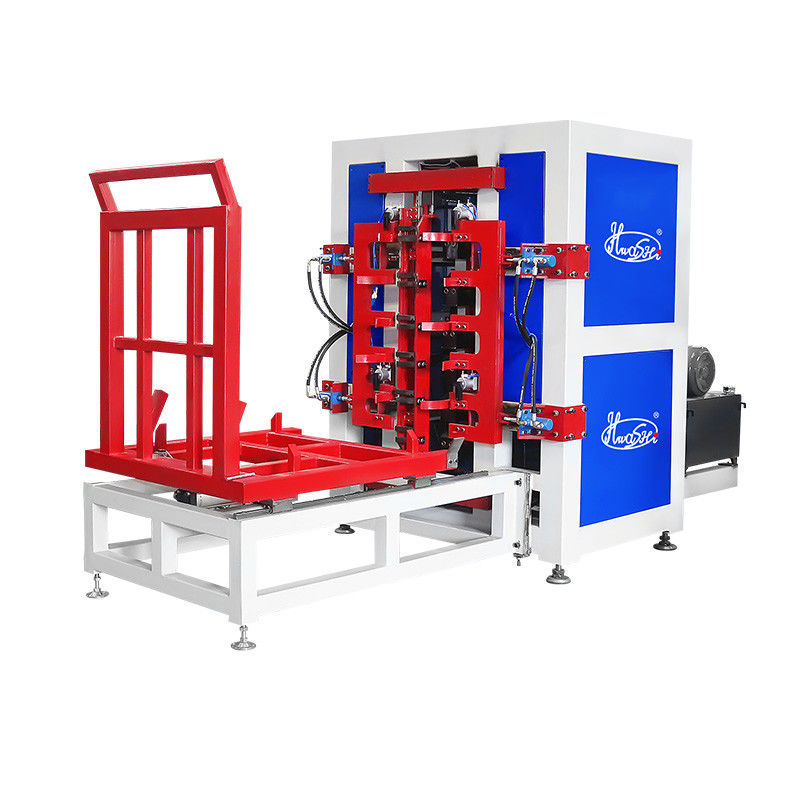

Descripción delMáquina de doblar el marco IBC de doble estación vertical
La máquina de flexión vertical de doble estación IBC se somete a un procesamiento integral para garantizar no solo una alta precisión en la flexión, sino también operaciones estables y una notable eficiencia.
La máquina de flexión transforma hábilmente la malla plana en un marco cuadrado con precisión.El proceso de flexión en aproximadamente 20-25 segundos destaca la eficiencia de la máquina y la capacidad de producción rápida.
Se utiliza un haz de flexión procesado por CNC para garantizar el ángulo de flexión.
Cada molde de la viga de flexión se puede ajustar hacia arriba y hacia abajo por aproximadamente 3 mm para aumentar el rango de flexión.
El diseño del molde de 120 grados hizo cada ángulo de flexión más suave.
Máquina de doblar el marco IBC de doble estación vertical Muestra de máquina de doblar el marco IBC de doble estación vertical
Parámetro técnico de La máquina de doblar el marco IBC de doble estación vertical
| Las partidas |
Datos obtenidos |
| Método de flexión |
Cuatro columnas que se doblan al mismo tiempo |
| Tamaño de flexión |
Las condiciones de ensayo de los vehículos de las categorías M1 y M2 se determinarán en función de las condiciones de ensayo. |
| Método de carga |
Manual o automático |
| Eficiencia de las curvas |
25-30 segundos |
| Fuerza de flexión |
De alta resistencia a presión |
| Número de operador requerido |
Manual: 1 persona Automático: 0
|
Descripción del Máquina de bloqueo del marco de la jaula IBC
La máquina de bloqueo del marco de la jaula IBC está meticulosamente diseñada como una unidad cohesiva, con una precisión excepcional en la inserción, una resistencia de bloqueo robusta,y una mezcla perfecta de estabilidad y eficiencia durante el funcionamiento.
Muestras de la máquina de bloqueo del marco de la jaula IBC
Parámetro técnico de la máquina de bloqueo del marco de la jaula IBC
| Las partidas |
Datos obtenidos |
| Altura de trabajo máxima |
Las demás: |
| Método de carga |
Manual: inserción y carga manual
Automático: inserción y carga automáticas
|
| Forma del candado |
El exterior es redondo y el interior es dentado (personalizado) |
| Eficiencia del bloqueo |
25-30 segundos |
| Fuerza de bloqueo |
El sistema de control de las emisiones de gases de efecto invernadero |
| Número de operador requerido |
Manual: 1 persona Automático: 0
|
Descripción delMáquina para perforar y hacer agujeros en el marco de la jaula IBC
La máquina de perforar y perforar el agujero del marco de la jaula IBC se utiliza para formar el agujero en el marco, por lo que el marco completo se puede fijar en el marco base.
Máquina para perforar y hacer agujeros en el marco de la jaula IBC
Muestras De la máquina de perforar y hacer agujeros en el marco
Características De la máquina de perforar y hacer agujeros en el marco
La máquina de perforación y perforación del marco utiliza fuerza hidráulica.
1Cabezas de prensado con molde de prensado
2Estación hidráulica
3Panel de localización de cabeza perforada.
Parámetro técnico de la máquina de perforar y perforar el marco
| Las partidas |
Datos obtenidos |
| Tamaño de trabajo máximo |
Las condiciones de ensayo de las máquinas de ensayo de los vehículos de motor y de las máquinas de ensayo de los vehículos de motor deberán ser las siguientes: |
| Método de carga |
El sistema de control de las emisiones de gases de efecto invernadero |
| Forma de punción |
Personalizado |
| Eficiencia de los golpes |
30-35 segundos |
| Fuerza de golpe |
El sistema de control de las emisiones de gases de efecto invernadero |
| Número de operador requerido |
Manual: 1 persona Automático: 0
|
Descripción delMáquina de soldadura para el marco de base de la jaula IBC
El diseño de la máquina de soldadura del marco base adopta una estructura horizontal y 7 cabezas de soldadura para completar la soldadura del marco base.El operador solo necesita cargar y descargar el producto.La máquina saldará automáticamente.
Máquina de soldadura para el marco de base de la jaula IBC Muestra de máquina de soldadura para el marco de base de la jaula IBC
Características de la máquina de soldadura del marco de base de la jaula IBC:
1El diseño adopta una estructura horizontal y 7 cabezas de soldadura para completar la soldadura del marco base.
2El paletado se descargará automáticamente y la máquina saldará automáticamente.
3Adopta 3 conjuntos de potencia MF DC 250KVA. La máquina ayuda a aumentar la calidad del producto y la tasa de producción, reducir el costo de producción.
4.Solver el problema de la calidad inestable de la soldadura causada por el trabajo manual.
Parámetro técnico de la máquina de soldadura del marco de base de la jaula IBC
| Nombre del producto |
Línea de producción de marcos IBC |
El estilo |
fila única / fila doble |
| Ancho máximo de soldadura |
Las demás: |
Duración máxima de la soldadura |
Cubiertas |
| Marca del producto |
¿ Qué pasa? |
El color |
azul/amarillo/a medida |
| Potencia equipada |
El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles renovables. |
Ubicación del producto |
Provincia de Zhejiang, China |
| Válvula de tensión |
3p 380V |
El material |
Tubo galvanizado |
| Dificultad del tubo |
1 a 2 mm |
Cuadro de trabajo |
El 20% |
| Diámetro del tubo |
14 a 20 mm |
Frecuencia |
Se aplicarán los siguientes requisitos: |
| método de carga de las tuberías |
Trabajos manuales/2 |
Tamaño del cable |
≥ 70 mm3 |
| capacidad de trabajo |
350-450 ((480-550) piezas/8 horas |
Tamaño del tubo de aire |
G1 |
| demanda de mano de obra |
2-3 trabajos |
Tamaño del tubo de agua |
G1 1/4 |
Descripción delMáquina automática para doblar tuberías
Presión automática de tuberías de encogimiento y doble flexión para el marco IBC TOTES es una máquina especial personalizada para el procesamiento de tuberías de base IBC.Presión hidráulica de tuberíasNo se necesita ningún operador, lo que ayuda a aumentar en gran medida la tasa de producción y ahorrar mano de obra.
Máquina automática de doblar tuberías Muestra de la máquina automática de doblar tuberías
Descripción delMáquina de ensayo de fugas del tanque IBC
El tanque IBC será entregado a la máquina de prueba de fugas por línea transportadora.El producto no calificado será expulsado de la línea automáticamente.. Alto nivel de automatización y alta precisión de las pruebas de fugas.
Máquina de ensayo de fugas del tanque IBC
línea de transporte Pruebas visuales
Parámetro técnico de la máquina de ensayo de fugas del tanque IBC
| Yo...Punto de trabajo |
Parámetro técnico |
| Necesidad de energía |
380V 50H z 12KW |
| Método de alimentación |
Automático / manual |
| Método de detección |
Detección de presión diferencial + detección visual |
| Fuente de presión |
Presión del aire |
| Eficiencia de la detección |
Entre los 55 y los 75 |
Descripción delMáquina de prueba de vibraciones
La máquina de prueba de vibración del tanque IBC puede simular el entorno de prueba conduciendo la plataforma a vibrar hacia arriba y hacia abajo a través del motor.
Máquina de prueba de vibraciones
Características de las Máquina de prueba de vibraciones:
1) Se adoptó el ensayo de simulación de vibraciones hacia arriba y hacia abajo.
2) La máquina adopta la interfaz hombre-máquina + modo de control de programación PLC, alto grado de automatización.
3) Puede configurar el tiempo de prueba y la frecuencia de vibración según sus necesidades.
Datos técnicosDe lasMáquina de prueba de vibraciones:
| Las cosas |
Datos técnicos |
| Necesidad de energía |
380 V 50 Hz 18 kW |
| Potencia del motor |
15 kW |
| Número máximo de marcos de ensayo |
2 piezas (2000 kg) |
| Tiempo de prueba |
0 a 1 hora |
| Rango de amplitud |
25 mm ± 5% |
| Rango de frecuencia |
2-5 Hz (100-300 vueltas/min) |
| Tamaño de la plataforma |
Las medidas de las partidas 1 y 2 |
Otras máquinas relacionadas con la línea de producción automática de la caja de IBC
Descripción delMáquina para formar tubos largos
La máquina de formación de tubos largos es una máquina especial personalizada para el procesamiento de tubos IBC.y proceso de descarga automáticaNo se necesita ningún operador, lo que ayuda a aumentar enormemente la tasa de producción y ahorrar mano de obra.
Máquina para formar tubos largos
Muestras de la máquina de formación de tubos largos
Parámetro técnico de la máquina de moldeo de tubos largos
| Las partidas |
Parámetro |
| Diámetro del tubo |
Tubo redondo de 18 mm (personalizado) |
| Fuente urgente |
De alta resistencia a presión |
| Número de marca de presión |
20 |
| Función de reducción |
- ¿ Qué? |
| Número de procesamiento de cada vez |
2 piezas |
| Eficiencia |
12-15 segundos / 2 piezas |
Descripción de la máquina de formación de tubos cortos
La máquina de formación automática de tubo corto es una máquina especial personalizada para el procesamiento de tubos IBC. Puede lograr alimentación de tuberías automática completa, formación y corte de extremos de tuberías, prensado hidráulico de tuberías,y proceso de descarga automáticaNo se necesita ningún operador, lo que ayuda a aumentar enormemente la tasa de producción y ahorrar mano de obra.
Máquina para formar tubos cortos Muestra de la máquina de formación de tubos cortos
Parámetro técnico Máquina para formar tubos cortos
| Las partidas |
Parámetro |
| Diámetro del tubo |
Tubo redondo de 18 mm (personalizado) |
| Fuente urgente |
De alta resistencia a presión |
| Número de marca de presión |
8 |
| Función de reducción |
- ¿ Qué? |
| Número de procesamiento de cada vez |
2 piezas |
| Eficiencia |
12-15 segundos / 2 piezas |
