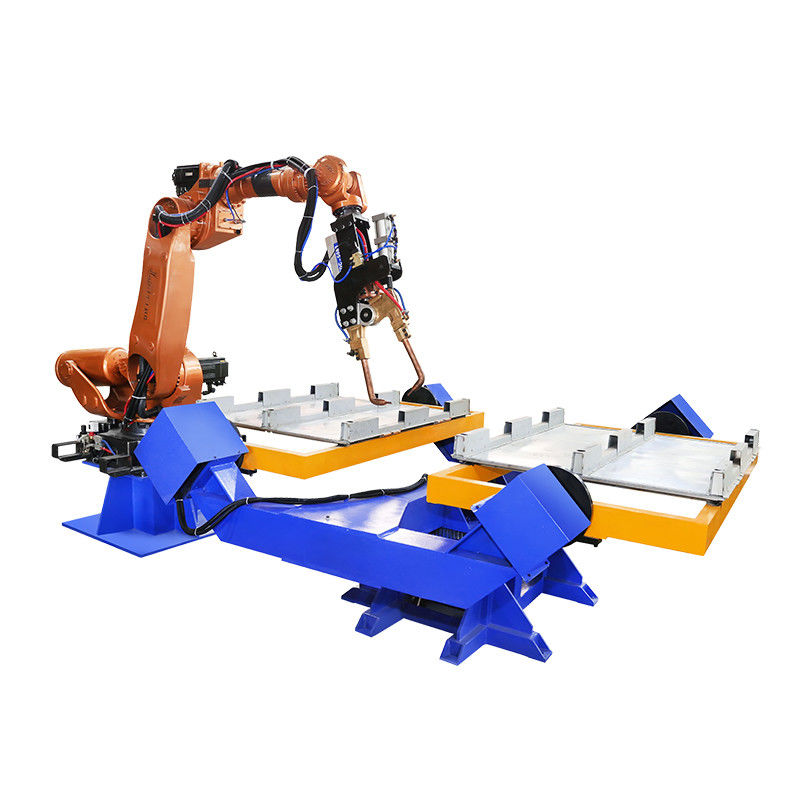

HWASHI 165KG Máquina de soldadura de hojas de metal con carga útil
Descripción de laRobot de soldadura puntual
El robot de soldadura puntual puede combinarse con la máquina de soldadura MIG, la máquina de soldadura TIG, la soldadura puntual, la máquina de soldadura de aluminio y la máquina de soldadura láser.
Parámetro técnico del robot de soldadura puntual
|
Modelo
|
Se aplicarán las siguientes medidas:
|
Se aplicarán las siguientes medidas:
|
Se aplicarán las siguientes medidas:
|
Se aplican las siguientes condiciones:
|
Se aplicarán las siguientes medidas:
|
|
El DOF
|
6
|
|
Modo de conducción
|
Conducción por servo de CA
|
|
Carga efectiva
|
8 KG
|
10 KG
|
20 KG
|
50 kilos
|
165 KG
|
|
Repetir la exactitud
|
± 0,05 mm
|
|
Radius de trabajo
|
Cubierto
|
1589 mm
|
1595 mm
|
Las demás:
|
2483 mm
|
|
Peso
|
180 KG
|
180 KG
|
290 KG
|
600 KG
|
1300 kg de peso
|
|
Rango de movimiento
|
J1
|
± 170
|
± 170
|
± 170
|
± 180
|
± 180
|
|
J2
|
± 120 ~ 85
|
± 120 ~ 80
|
±132 ~ 95
|
± 130 ~ 90
|
± 80 ~ 60
|
|
J3
|
± 85 ~ 165
|
± 85 ~ 165
|
±73 ~-163
|
± 75 ~ 210
|
± 80 ~ 190
|
|
J4
|
± 180
|
± 180
|
± 180
|
± 360
|
± 360
|
|
J5
|
±135
|
±135
|
±133
|
±115
|
±115
|
|
J6
|
± 360
|
± 360
|
± 360
|
± 360
|
± 360
|
|
Velocidad máxima ((°/s)
|
J1
|
130
|
130
|
147
|
158
|
100
|
|
J2
|
130
|
130
|
100
|
149
|
90
|
|
J3
|
130
|
130
|
135
|
130
|
104
|
|
J4
|
270
|
270
|
300
|
215
|
144
|
|
J5
|
170
|
170
|
198
|
251
|
160
|
|
J6
|
455
|
455
|
194
|
365
|
215
|
|
El poder
|
4 KVA
|
4 KVA
|
6 KVA
|
14 KVA
|
31 KVA
|
|
Válvulas
|
380 V o 220 V
|
|
Frecuencia
|
50 Hz o 60 Hz
|
Flujo de trabajoDe lasEl SRobot de soldadura de macetas
1) Carga manual de la pieza de trabajo en la mesa fija de la estación 1;
2) Comienza la soldadura;
3) El robot y la máquina de soldadura realizarán la soldadura en la pieza de trabajo de acuerdo con el programa de preestablecimiento;
4) Soldadura terminada;
5) Mientras la estación 1 está siendo soldada, la estación 2 se carga y fija la pieza de trabajo de forma sincrónica.
6) Trabajo en ciclo
Procesos de soldaduraDe lasEl SRobot de soldadura de macetas
Los robots de HWASHI proporcionan el máximo rango de trabajo y pueden ser instalados desde múltiples direcciones para mejorar la flexibilidad del sistema.Las fuentes de energía de soldadura variadas pueden combinarse para satisfacer diferentes requisitos de soldadura y realizar diversos procesos de soldadura..
Efecto de la aplicaciónDe lasEl SRobot de soldadura de macetas
1. La disposición de la mesa fija de doble estación puede realizar la soldadura continua de largo tiempo, la eficiencia de soldadura y la calidad de soldadura se ha mejorado significativamente;
2La mesa fija realiza el sujetamiento de la pieza de trabajo a la vez y realiza automáticamente la soldadura alterna del producto, de modo que la deformación se controla eficazmente.
3Esta máquina puede lograr soldadura automática con material de carga manual. También puede mejorar la calidad de soldadura y la eficiencia de soldadura. Además, puede reducir el costo de producción.El problema de la calidad inestable y la baja eficiencia de la producción causada por el funcionamiento puramente manual se ha resuelto.
4La industria de la soldadura es una industria de alto riesgo, las altas temperaturas, la luz de arco y el humo de soldadura tienen cierto impacto en la salud física y mental de los trabajadores;
5Es una tendencia inevitable el uso de robots para reemplazar a los robots de soldadura en la soldadura, que no es sólo la promoción del mercado, sino también el requisito de la actualización tecnológica.

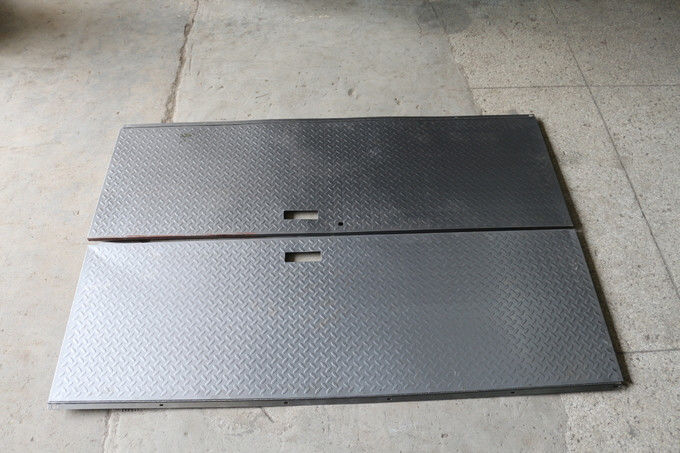

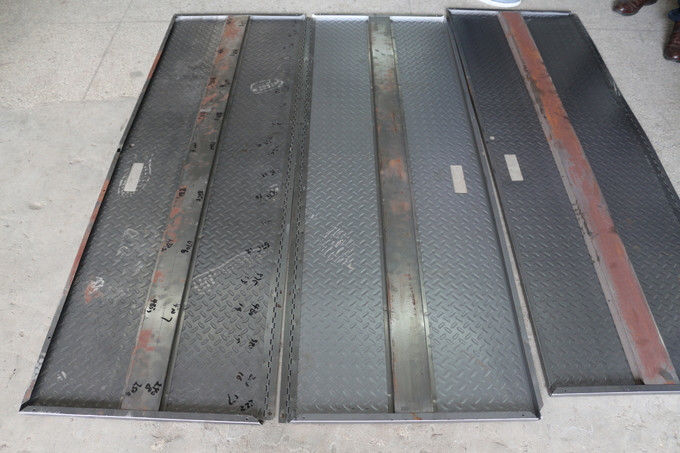

Muestras de soldaduraDe lasEl SRobot de soldadura de macetas
Otros equipos relacionados conElEl SRobot de soldadura de macetas
Las demás máquinas
1Puede trabajar en coordinación con el robot para garantizar una velocidad y una actitud de soldadura constantes y proporcionar una mayor calidad de soldadura.
2Utilice el motor de servo importado con reducción de alta precisión, alta precisión de rotación, posicionamiento preciso y fuerte capacidad de soporte.
3. girando la pieza fijada en la mesa de trabajo en el ángulo de soldadura requerido.
Proporcionar el séptimo eje de la máquina personalizada
1Aumentar el rango de trabajo del robot para resolver las desventajas del rango de trabajo limitado causado por el rango de movimiento limitado del robot.
2. Instalación del tren corriente del robot: el robot puede caminar solo o caminar con la fuente de alimentación de soldadura y el gabinete de control del robot en su conjunto de acuerdo con las condiciones de trabajo en el sitio de los clientes.
3Mecanismo de protección especial para evitar salpicaduras de soldadura o polvo en el aire que causarán un mal impacto de las piezas de precisión.
4Para adaptarse a las diferentes condiciones de los diferentes clientes, ser capaz de hacer diferentes configuración e instalación para el cliente.
Integración de robots
Además de los sistemas de robots HWASHI, también podemos integrarnos con marcas internacionales de robots para proporcionar soluciones completas de robots de soldadura.
Casos de robots y muestras de soldadura
