Máquina automática de soldadura de rejilla IBC para la línea de producción de marco de jaula IBC

Máquina automática de soldadura de rejilla IBC para la línea de producción de marco de jaula IBC

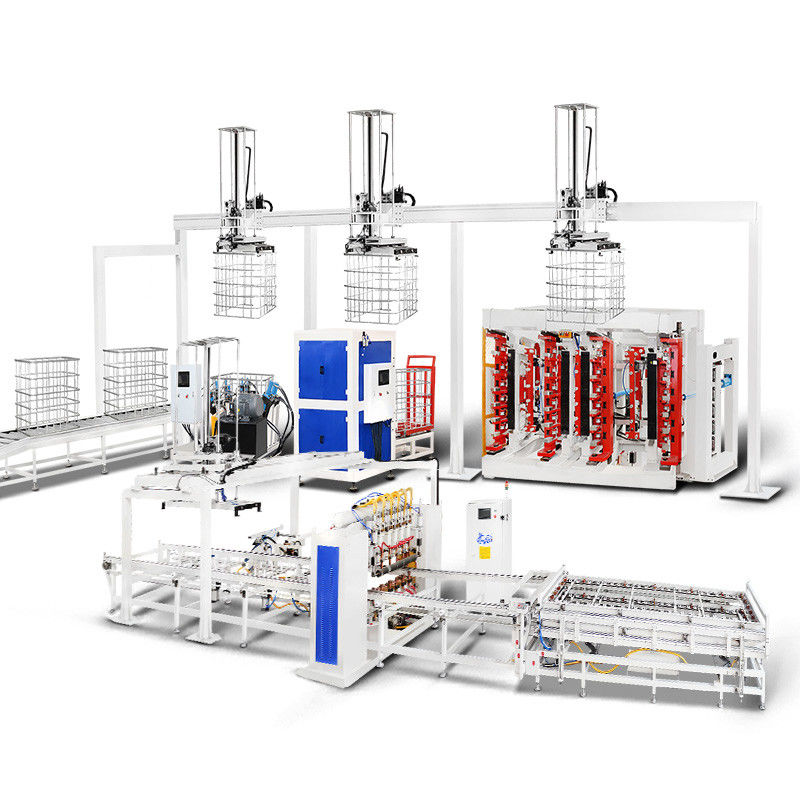

Línea de producción automática del marco de jaula IBC

HWASHI IBC línea de producción de marco de jaula

Máquina de soldadura de jaulas de IBC

Lugar de origen:

China.

Nombre de la marca:

HWASHI

Certificación:

CE/CCC/ISO

Número de modelo:

WL-SQ-MF160Kx6

Éntrenos en contacto con
Pida una cita
Detalles del producto
Nombre del producto:
Máquina automática de soldadura de rejilla IBC para la línea de producción de marco de jaula IBC
Aplicación:
Cajera IBC
Tamaño:
según sus productos
Condición:
Nuevo
Garantización:
12 meses
Certificado:
Se aplicará el procedimiento siguiente:
Vida de servicio:
8 a 10 años
Pago y términos de envío
Cantidad de orden mínima
1 juego
Precio
negotiation
Detalles de empaquetado
paquete de madera digno del mar
Tiempo de entrega
7-30 días laborables después de recibir su pago
Condiciones de pago
En el caso de las empresas de servicios de telecomunicaciones:
Capacidad de la fuente
50 juegos por mes
RELATED PRODUCTS
Éntrenos en contacto con
Descripción de producto

Máquina de soldadura automática de rejilla IBC para la línea de producción de marco de jaula de IBC

Máquina automática de soldadura de rejilla IBC para la línea de producción de marco de jaula IBC 0

Descripción del Línea de producción automática del marco de jaula IBC

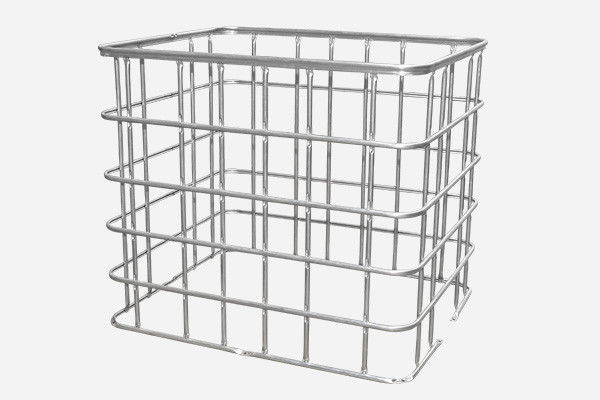

ElLínea de producción automática del marco de jaula IBC se utiliza principalmente para la fabricación del marco de la jaula IBC. Está compuesto por una máquina de soldadura automática del marco de la jaula, un brazo mecánico de descarga de malla, una mesa de rodaje, una máquina de flexión automática del marco,máquina de bloqueo, máquina de perforar y perforar, línea de producción automática con brazo mecánico móvil.El operador sólo necesita hacer la carga del material a la máquina de soldadura del marcoTambién podemos equipar la línea con una máquina de soldadura automática del marco base y un brazo mecánico de descarga automática para el marco base.

Máquina automática de soldadura de rejilla IBC para la línea de producción de marco de jaula IBC 1

Proceso de ejecución De las Línea de producción automática del marco de jaula IBC:

Soldadura del bastidor de la base de las piezas



El Máquina de producción automática de marco de jaula IBC

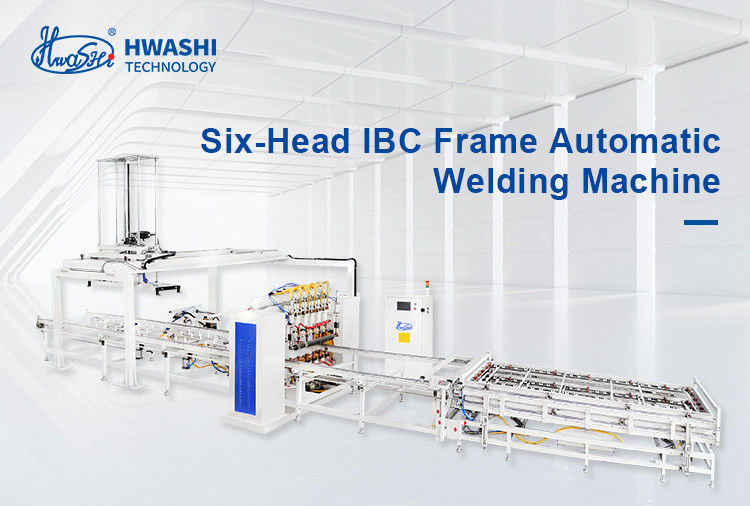

Descripción de la máquina de soldadura del marco de jaula IBC

La máquina de soldadura del marco de jaula IBC está diseñada con precisión, con cuatro conjuntos de fuentes de energía avanzadas de MF DC.

Este diseño sofisticado permite la ejecución simultánea de la soldadura en seis puntos diferentes, mostrando una notable capacidad de multitarea.La introducción de un alimentador de fijación de dos capas mejora la eficiencia operativa mientras un fijo está activamente involucrado en el proceso de soldadura, el otro puede cargar materiales sin problemas, garantizando un flujo de trabajo continuo y racionalizado.

El aparato de soldadura transforma sin problemas los tubos en una configuración de malla plana distintiva, garantizando soldaduras de resistencia sin igual y calidad robusta.El proceso de soldadura se completa eficientemente en aproximadamente 50 segundos, subrayando la rapidez y la precisión en la fabricación de cada malla plana.

Máquina automática de soldadura de rejilla IBC para la línea de producción de marco de jaula IBC 2Máquina automática de soldadura de rejilla IBC para la línea de producción de marco de jaula IBC 3

Máquina de soldadura para el marco de la base de la jaula IBC Muestra de la máquina de soldadura para el marco de la base de la jaula IBC



Características de las Máquina de soldadura para el marco de base de la jaula IBC

Eficiencia de soldadura: 50 segundos/pc
Fuente de soldadura: 4 juegos Fuente de alimentación MF CC
Opción de plataforma de alimentación: de una sola capa o de doble capa
Opción del sistema de descarga: descarga manual o descarga automática del brazo mecánico



Parámetro técnico de La máquina de soldadura automática IBC Frame

Las partidas Datos obtenidos
Necesidad de electricidad Cuatro cables trifásicos 380V ± 10%
Necesidad de electricidad 400KVA, conmutador de aire 600A
Método de control PLC
Velocidad de movimiento automática 200-500 mm/s Ajustable
Tamaño de la máquina

15600x3000 mm (sólo máquina de soldadura)

15600x5000 mm (incluido el brazo de descarga)



Descripción delMáquina de doblar el marco IBC de doble estación vertical

La máquina de flexión vertical de doble estación IBC se somete a un procesamiento integral para garantizar no solo una alta precisión en la flexión, sino también operaciones estables y una notable eficiencia.

La máquina de flexión transforma hábilmente la malla plana en un marco cuadrado con precisión.El proceso de flexión en aproximadamente 20-25 segundos destaca la eficiencia de la máquina y la capacidad de producción rápida.

Se utiliza un haz de flexión procesado por CNC para garantizar el ángulo de flexión.

Cada molde en la viga de flexión se puede ajustar hacia arriba y hacia abajo por aproximadamente 3 mm para aumentar el rango de flexión.

El diseño del molde de 120 grados hizo cada ángulo de flexión más suave.

Máquina automática de soldadura de rejilla IBC para la línea de producción de marco de jaula IBC 4Máquina automática de soldadura de rejilla IBC para la línea de producción de marco de jaula IBC 5

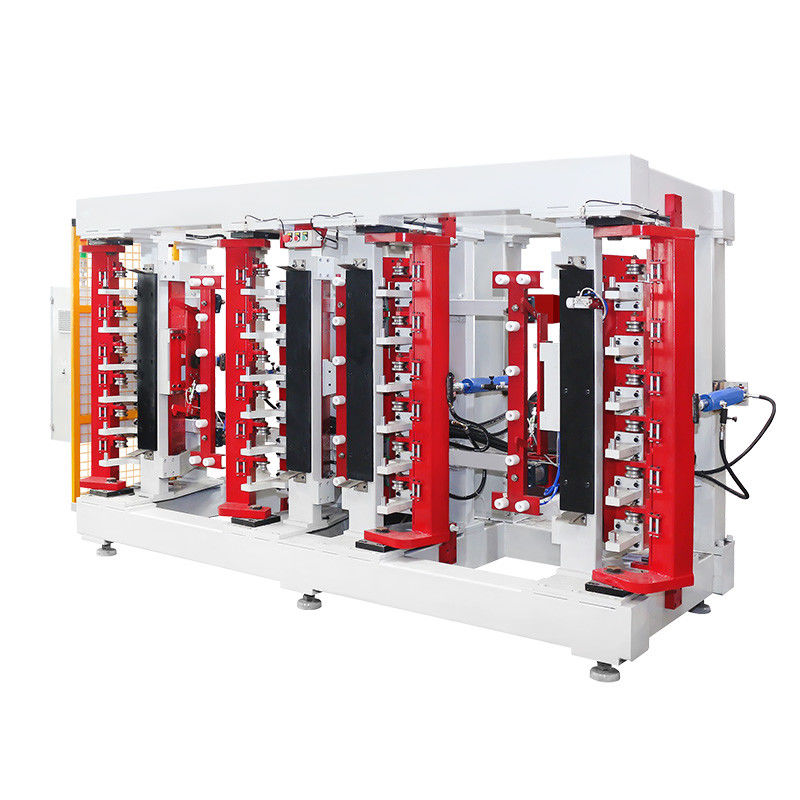

Máquina de doblar el marco IBC de doble estación vertical Muestra de máquina de doblar el marco IBC de doble estación vertical



Parámetro técnico de La máquina de doblar el marco IBC de doble estación vertical

Las partidas Datos obtenidos
Método de flexión Cuatro columnas que se doblan al mismo tiempo
Tamaño de flexión Las condiciones de ensayo de los vehículos de las categorías M1 y M2 se determinarán en función de las condiciones de ensayo.
Método de carga Manual o automático
Eficiencia de las curvas 25-30 segundos
Fuerza de flexión De alta resistencia a presión
Número de operador requerido

Manual: 1 persona       Automático: 0

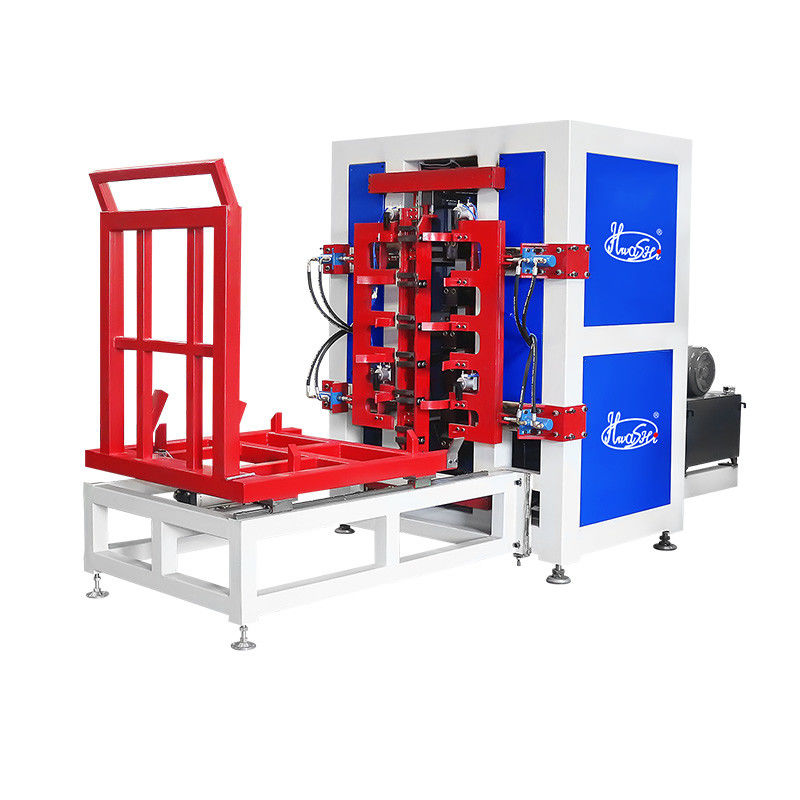

Descripción del Máquina de bloqueo del marco de la jaula IBC
La máquina de bloqueo del marco de la jaula IBC está meticulosamente diseñada como una unidad cohesiva, con una precisión excepcional en la inserción, una resistencia de bloqueo robusta,y una mezcla perfecta de estabilidad y eficiencia durante el funcionamiento.

Máquina automática de soldadura de rejilla IBC para la línea de producción de marco de jaula IBC 6Máquina automática de soldadura de rejilla IBC para la línea de producción de marco de jaula IBC 7

Muestras de la máquina de bloqueo del marco de la jaula IBC



Parámetro técnico de la máquina de bloqueo del marco de la jaula IBC

Las partidas Datos obtenidos
Altura de trabajo máxima Las demás:
Método de carga

Manual: inserción y carga manual

Automático: inserción y carga automáticas

Forma del candado El exterior es redondo y el interior es dentado (personalizado)
Eficiencia del bloqueo 25-30 segundos
Fuerza de bloqueo El sistema de control de las emisiones de gases de efecto invernadero
Número de operador requerido

Manual: 1 persona        Automático: 0



Descripción delMáquina para perforar y hacer agujeros en el marco de la jaula IBC

La máquina de perforar y perforar el agujero del marco de la jaula IBC se utiliza para formar el agujero en el marco, por lo que el marco completo se puede fijar en el marco base.

                                                 Máquina automática de soldadura de rejilla IBC para la línea de producción de marco de jaula IBC 8

Máquina para perforar y hacer agujeros en el marco de la jaula IBC



                                  Máquina automática de soldadura de rejilla IBC para la línea de producción de marco de jaula IBC 9

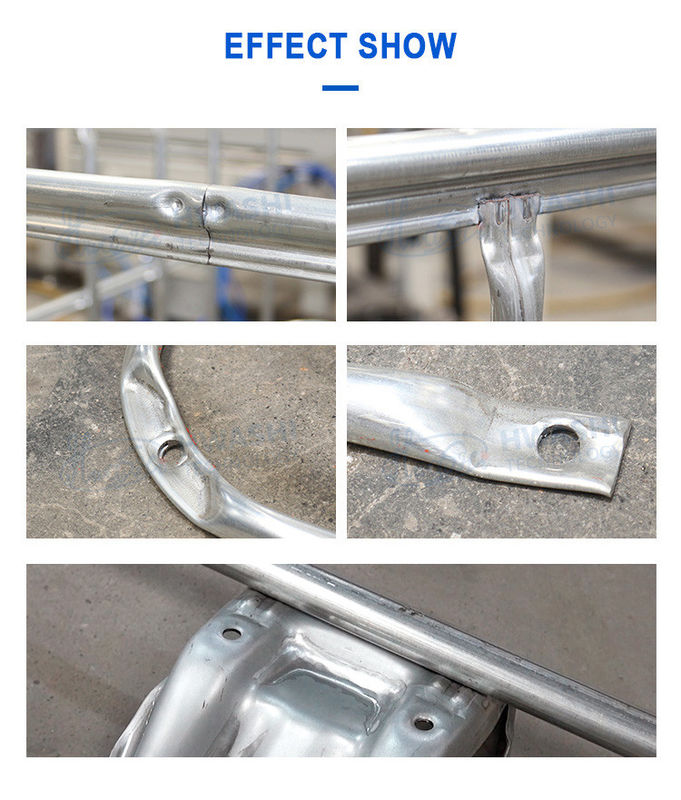

Muestras De la máquina de perforar y hacer agujeros en el marco



Características De la máquina de perforar y hacer agujeros en el marco
La máquina de perforación y perforación del marco utiliza fuerza hidráulica.
1Cabezas de prensado con molde de prensado
2Estación hidráulica
3- Panel de localización de cabeza perforada.



Parámetro técnico de la máquina de perforar y perforar el marco

Las partidas Datos obtenidos
Tamaño de trabajo máximo Las condiciones de ensayo de las máquinas de ensayo de los vehículos de motor y de las máquinas de ensayo de los vehículos de motor deberán ser las siguientes:
Método de carga El sistema de control de las emisiones de gases de efecto invernadero
Forma de punción Personalizado
Eficiencia de los golpes 30-35 segundos
Fuerza de golpe El sistema de control de las emisiones de gases de efecto invernadero
Número de operador requerido

Manual: 1 persona   Automático: 0



Descripción delMáquina de soldadura para el marco de base de la jaula IBC
El diseño de la máquina de soldadura del marco base adopta una estructura horizontal y 7 cabezas de soldadura para completar la soldadura del marco base.El operador solo necesita cargar y descargar el producto.La máquina saldará automáticamente.

Máquina automática de soldadura de rejilla IBC para la línea de producción de marco de jaula IBC 10     Máquina automática de soldadura de rejilla IBC para la línea de producción de marco de jaula IBC 11

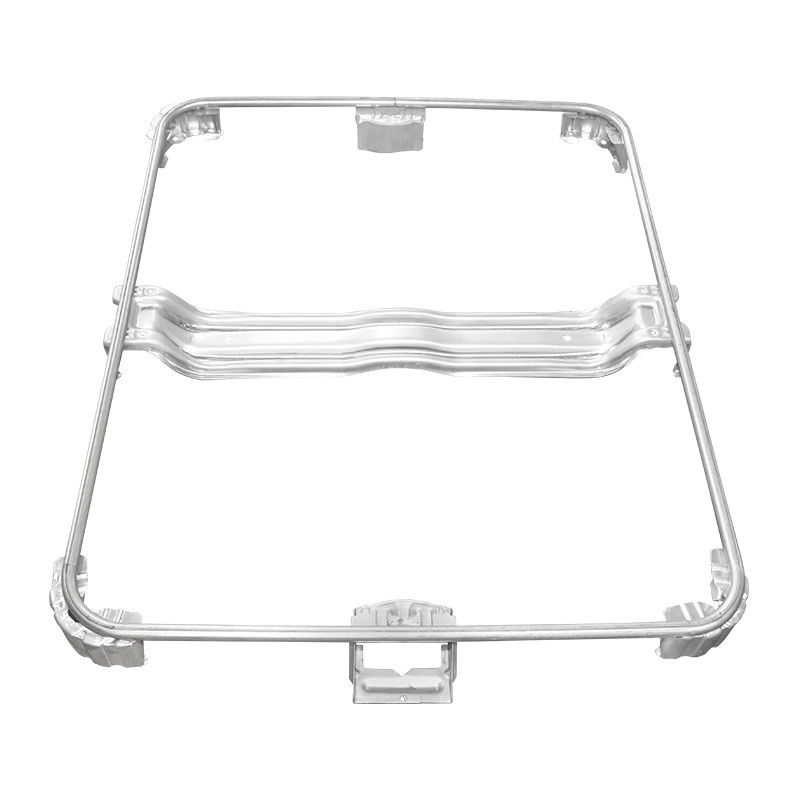

Máquina de soldadura para el marco de base de la jaula IBC Muestra de máquina de soldadura para el marco de base de la jaula IBC


Características de la máquina de soldadura del marco de base de la jaula IBC:
1El diseño adopta una estructura horizontal y 7 cabezas de soldadura para completar la soldadura del marco base.
2El paletado se descargará automáticamente y la máquina saldará automáticamente.
3Adopta 3 conjuntos de potencia MF DC 250KVA. La máquina ayuda a aumentar la calidad del producto y la tasa de producción, reducir el costo de producción.
4.Solver el problema de la calidad inestable de la soldadura causada por el trabajo manual.



Parámetro técnico de la máquina de soldadura del marco de base de la jaula IBC

Nombre del producto Línea de producción de marcos IBC El estilo fila única / fila doble
Ancho máximo de soldadura Las demás: Duración máxima de la soldadura Cubiertas
Marca del producto ¿ Qué pasa? El color azul/amarillo/a medida
Potencia equipada El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles renovables. Ubicación del producto Provincia de Zhejiang, China
Válvula de tensión 3p 380V El material Tubo galvanizado
Dificultad del tubo 1 a 2 mm Cuadro de trabajo El 20%
Diámetro del tubo 14 a 20 mm Frecuencia Se aplicarán los siguientes requisitos:
método de carga de las tuberías Trabajos manuales/2 Tamaño del cable ≥ 70 mm3
capacidad de trabajo 350-450 ((480-550) piezas/8 horas Tamaño del tubo de aire G1
demanda de mano de obra 2-3 trabajos Tamaño del tubo de agua G1 1/4



Descripción delMáquina automática para doblar tuberías

Presión automática de tuberías de encogimiento y doble flexión para el marco IBC TOTES es una máquina especial personalizada para el procesamiento de tuberías de base IBC.Presión hidráulica de tuberíasNo se necesita ningún operador, lo que ayuda a aumentar en gran medida la tasa de producción y ahorrar mano de obra.

Máquina automática de soldadura de rejilla IBC para la línea de producción de marco de jaula IBC 12Máquina automática de soldadura de rejilla IBC para la línea de producción de marco de jaula IBC 13

Máquina automática de doblar tuberías Muestra de la máquina automática de doblar tuberías



Descripción delMáquina de ensayo de fugas del tanque IBC

El tanque IBC será entregado a la máquina de prueba de fugas por línea transportadora.El producto no calificado será expulsado de la línea automáticamente.. Alto nivel de automatización y alta precisión de las pruebas de fugas.

                          Máquina automática de soldadura de rejilla IBC para la línea de producción de marco de jaula IBC 14

Máquina de ensayo de fugas del tanque IBC

                                  Máquina automática de soldadura de rejilla IBC para la línea de producción de marco de jaula IBC 15

                                                             línea de transporte                                   Pruebas visuales



Parámetro técnico de la máquina de ensayo de fugas del tanque IBC

Yo...Punto de trabajo Parámetro técnico
Necesidad de energía El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero
Método de alimentación Automático / manual
Método de detección Detección de presión diferencial + detección visual
Fuente de presión Presión del aire
Eficiencia de la detección Entre los 55 y los 75



Descripción delMáquina de prueba de vibraciones

La máquina de prueba de vibración del tanque IBC puede simular el entorno de prueba conduciendo la plataforma a vibrar hacia arriba y hacia abajo a través del motor.


Máquina automática de soldadura de rejilla IBC para la línea de producción de marco de jaula IBC 16

Máquina de prueba de vibraciones

Características de las Máquina de prueba de vibraciones:
1) Se adoptó el ensayo de simulación de vibraciones hacia arriba y hacia abajo.
2) La máquina adopta la interfaz hombre-máquina + modo de control de programación PLC, alto grado de automatización.
3) Puede configurar el tiempo de prueba y la frecuencia de vibración según sus necesidades.



Datos técnicosDe lasMáquina de prueba de vibraciones:

Las cosas Datos técnicos
Necesidad de energía 380 V 50 Hz 18 kW
Potencia del motor 15 kW
Número máximo de marcos de ensayo 2 piezas (2000 kg)
Tiempo de prueba 0 a 1 hora
Rango de amplitud 25 mm ± 5%
Rango de frecuencia 2-5 Hz (100-300 vueltas/min)
Tamaño de la plataforma Las medidas de las partidas 1 y 2



Otras máquinas relacionadas con la línea de producción automática de la caja de IBC

Descripción delMáquina para formar tubos largos

La máquina de formación de tubos largos es una máquina especial personalizada para el procesamiento de tubos IBC.y proceso de descarga automáticaNo se necesita ningún operador, lo que ayuda a aumentar enormemente la tasa de producción y ahorrar mano de obra.

Máquina automática de soldadura de rejilla IBC para la línea de producción de marco de jaula IBC 17

Máquina para formar tubos largos

Máquina automática de soldadura de rejilla IBC para la línea de producción de marco de jaula IBC 18       Máquina automática de soldadura de rejilla IBC para la línea de producción de marco de jaula IBC 19

Muestras de la máquina de formación de tubos largos



Parámetro técnico de la máquina de moldeo de tubos largos

Las partidas Parámetro
Diámetro del tubo Tubo redondo de 18 mm (personalizado)
Fuente urgente De alta resistencia a presión
Número de marca de presión 20
Función de reducción - ¿ Qué?
Número de procesamiento de cada vez 2 piezas
Eficiencia 12-15 segundos / 2 piezas



Descripción de la máquina de formación de tubos cortos

La máquina de formación automática de tubo corto es una máquina especial personalizada para el procesamiento de tubos IBC. Puede lograr alimentación de tubería automática completa, formación y corte de extremos de tubería, prensado hidráulico de tuberías,y proceso de descarga automáticaNo se necesita ningún operador, lo que ayuda a aumentar enormemente la tasa de producción y ahorrar mano de obra.



Máquina automática de soldadura de rejilla IBC para la línea de producción de marco de jaula IBC 20     Máquina automática de soldadura de rejilla IBC para la línea de producción de marco de jaula IBC 21

Máquina para formar tubos cortos                                   Muestra de la máquina de formación de tubos cortos



Parámetro técnico Máquina para formar tubos cortos

Las partidas Parámetro
Diámetro del tubo Tubo redondo de 18 mm (personalizado)
Fuente urgente De alta resistencia a presión
Número de marca de presión 8
Función de reducción - ¿ Qué?
Número de procesamiento de cada vez 2 piezas
Eficiencia 12-15 segundos / 2 piezas

Máquina automática de soldadura de rejilla IBC para la línea de producción de marco de jaula IBC 22

Máquina automática de soldadura de rejilla IBC para la línea de producción de marco de jaula IBC 23

Máquina automática de soldadura de rejilla IBC para la línea de producción de marco de jaula IBC 24
